距離・角度の計算

1. [モデル]タブのから、[距離・角度計算]を選択します。

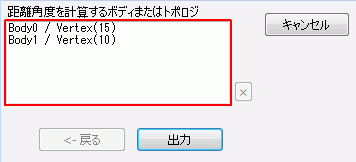

2. 距離を計算したいトポロジを2つ選択します。

3. 画面上に、指定したトポロジ間の距離を示すベクトルと距離が表示されます。


4. パラメータ入力ダイアログの、をクリックすると、

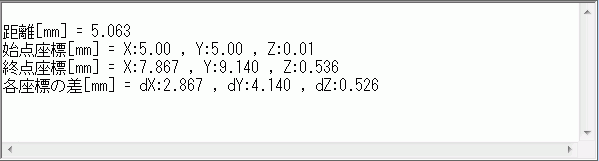

   出力ウィンドウに、距離、距離の始点と終点の座標値、
   各座標の差(距離のベクトルをX,Y,Z成分毎に示した距離)が出力されます。


1. [モデル]タブのから、[2点間の距離計算]を選択します。

2. 距離を計算したい座標を2点指定します。スナップモードが有効なのでボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。の重心間の距離等の計算も可能です。

3. 画面上に、指定した2座標間の距離を示すベクトルと距離が表示されます。


4. パラメータ入力ダイアログの、をクリックすると、

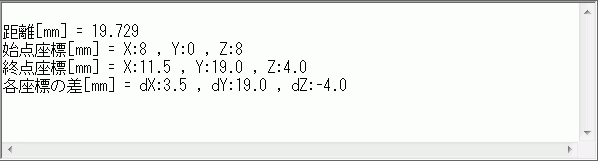

   出力ウィンドウに、距離、距離の始点と終点の座標値、
   各座標の差(距離のベクトルをX,Y,Z成分毎に示した距離)が出力されます。


1. [モデル]タブのから、[距離・角度計算]を選択します。

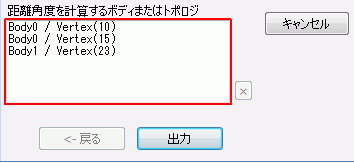

2. 角度を計算したいトポロジを選択します。
   角度を計算できるトポロジの組み合わせは右図のとおりです。
   単位は度(degree)です。

面と面

辺と辺

3つの点

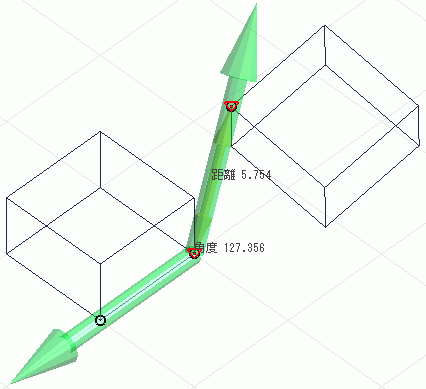

3. 画面上に、指定したトポロジ間の角度を示すベクトルと角度が表示されます。

4. パラメータ入力ダイアログの、をクリックすると、

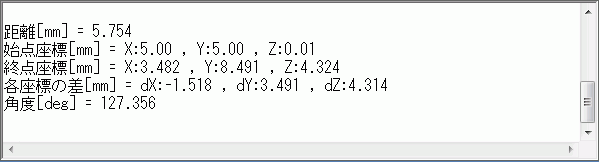

   出力ウィンドウに角度が出力されます。
