ヒーリング(ボディの修復)

FemtetではCADデータをインポートして解析することが可能ですが、

CADデータには不正なデータや解析に影響しない冗長なデータが含まれている場合があり、

その影響によってメッシュエラーが発生してしまう可能性があります。

CADデータをヒーリングすることで、メッシュエラーの発生確率を減らすことができるようになります。

ヒーリング可能なボディは、シートボディまたはソリッドボディです。
ブラックボックスデータベースからインポートしたボディは対象外となります。

ヒーリングを行うには、以下の２つの方法があります。

1.CADインポート処理でのヒーリング

インポート時の設定項目ダイアログで[ヒーリング]にチェックを入れて頂くと、

CADデータのインポート処理が終わった後に、続けてヒーリングを行うことができます。

インポート開始時に、ヒーリング設定ダイアログが表示されます。

モデルウィンドウに存在する全てのヒーリング可能なボディにヒーリングを行いますので、ボディの形状や件数によって処理時間がかかることがあります。
ヒーリング処理中に[ESC]キーを押すことで、処理のキャンセルを行うことができます。

処理中のボディが複雑な形状の場合、キャンセルダイアログが表示されるまでに時間がかかります。

ヒーリング処理に対してUndo/Redoを行うことができます。

2.モデルウィンドウからのヒーリング

[モデル]タブのから、[ボディの修復]をクリックします。

クリックすると、ヒーリング設定ダイアログが表示されます。

をクリックする前に、ボディを選択しておくと、ヒーリング対象ボディを指定することができます。

ボディの形状や指定したボディの件数によって処理時間がかかることがあります。
ヒーリング処理中に[ESC]キーを押すことで、処理のキャンセルを行うことができます。

処理中のボディが複雑な形状の場合、キャンセルダイアログが表示されるまでに時間がかかります。

ヒーリング処理に対してUndo/Redoを行うことができます。

3.ヒーリングの操作フロー

4.ヒーリング時の設定項目

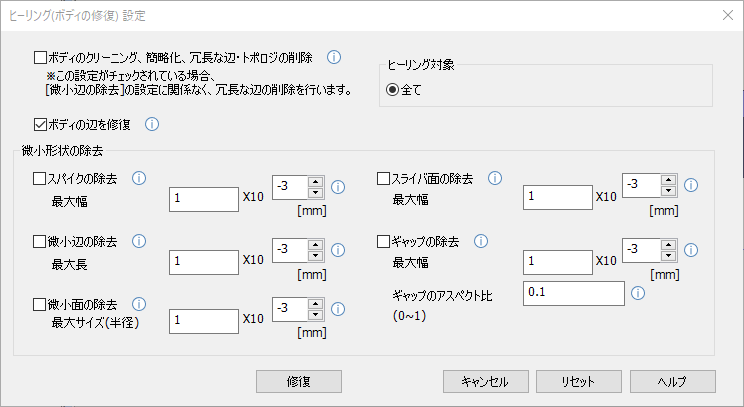

ヒーリング設定ダイアログからオプションを設定することができます。

設定項目	解説
ボディのクリーニング、簡略化、冗長な辺・トポロジの削除	チェックすると、ボディの不正データをクリーニングしたり、ボディ形状の簡略化や、冗長な辺・トポロジの削除を行います。また、以下の場合にはチェックしておくことをお勧めします。　・微小形状の除去を行った後、ボディ形状を簡略化したい場合　・ボディチェックで発見された、不正な形状エラーを修復したい場合この設定がチェックされている場合、[微小辺の除去]で設定された最大長は無視して、冗長な辺・トポロジの削除を行います。この設定がチェックされている場合、[ボディの辺を修復]を同時に指定することはできません。ボディの形状により、不正な形状エラーの修復や、簡略化、削除等ができない場合があります。
ボディの辺を修復	チェックすると、ボディの不正な辺の修復をしたり、自由曲線を直線や円弧に置換します。初期設定またはリセットボタンを押した場合、このオプションのみOnになります。このオプションのみでヒーリングを実行してうまくいかない場合に他のオプションを使用されることを推奨します。この設定がチェックされている場合、[ボディのクリーニング、簡略化、冗長な辺・トポロジの削除]を同時に指定することはできません。ボディの形状により、不正な辺の修復や、自由曲線の置換ができない場合があります。
ヒーリング対象	[全て] ・モデルウィンドウに存在する、全てのシート/ソリッドボディが、ヒーリングの対象となります。 [選択ボディ] ・設定ダイアログを表示する前に選択したボディが、ヒーリングの対象となります。・[選択ボディ数/全ボディ数]を表示しています。点ボディ点形状のボディやワイヤボディが選択されている場合、そのボディは無視されます。この項目は、CADインポート設定画面から呼び出された場合は表示されません
微小形状の除去
スパイクの除去	チェックすると、ボディ内の指定された幅より小さいスパイク形状を除去します。スパイクとは、アスペクト比が高く(幅が狭い)、面積が小さい形状です。ボディの形状により、除去ができない場合があります。

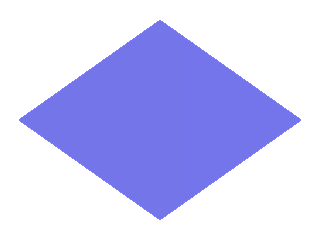

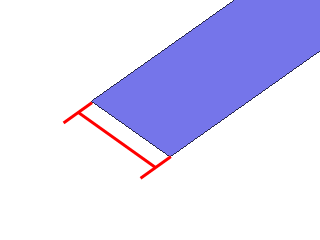

最大幅	スパイクの最大幅より大きい値を指定します。対象と同じ値を指定した場合、誤差の関係で除去される場合とされない場合がありますので、　　　対象より少し大きい幅を指定すると除去が成功しやすくなります。

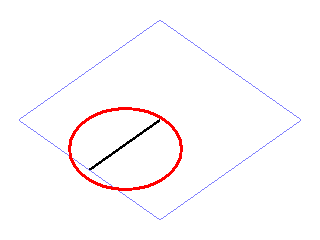

微小辺の除去	チェックすると、ボディ内の指定された最大長より小さい辺を除去します。 [ボディのクリーニング、簡略化、冗長な辺・トポロジの削除]設定がチェックされている場合、この項目で設定された最大長を無視して、冗長な辺・トポロジの削除を行います。ボディの形状により、除去ができない場合があります。
最大長	微小辺の最大長より大きい値を指定します。対象と同じ値を指定した場合、誤差の関係で除去される場合とされない場合がありますので、　　　対象より少し大きい長さを指定すると除去が成功しやすくなります。

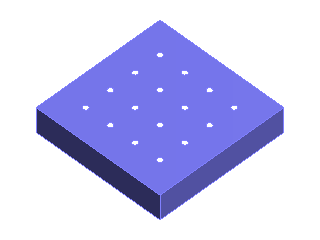

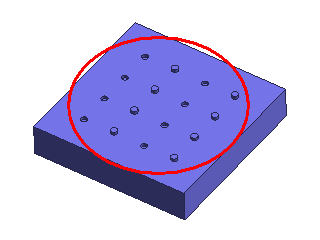

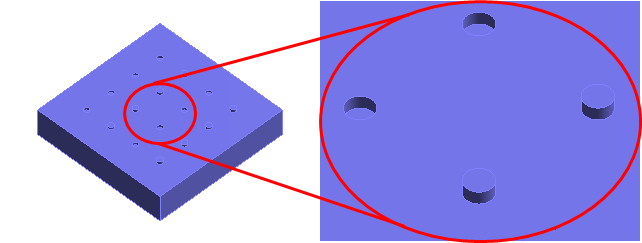

微小面の除去	チェックすると、ボディ内の指定された最小サイズ(半径)の球内に収まる小さい面を除去します。

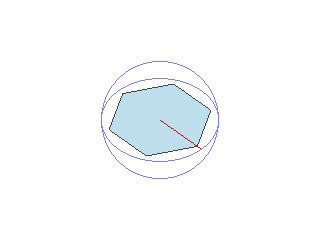

最大サイズ(半径)	微小面の最大サイズ(半径)より大きい値を指定します。対象と同じ値を指定した場合、誤差の関係で除去される場合とされない場合がありますので、　　　対象が球内に収まるように少し大きい半径を指定すると除去が成功しやすくなります。(大きすぎても除去されません) ・例：微小面(例の場合六角形)が収まる球の半径(赤い直線のサイズ)を指定する。

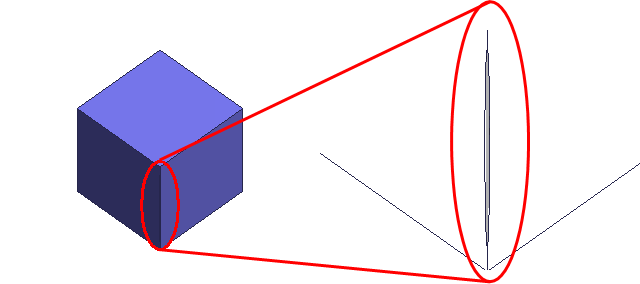

スライバ面の除去	チェックすると、ボディ内の指定された幅より小さいスライバ面を除去します。スライバ面とは、アスペクト比が高く(幅が狭い)、小さい面積を持つ面です。
最大幅	スライバ面の最大幅より大きい値を指定します。対象と同じ値を指定した場合、誤差の関係で除去される場合とされない場合がありますので、　　　対象より少し大きい幅を指定すると除去が成功しやすくなります。

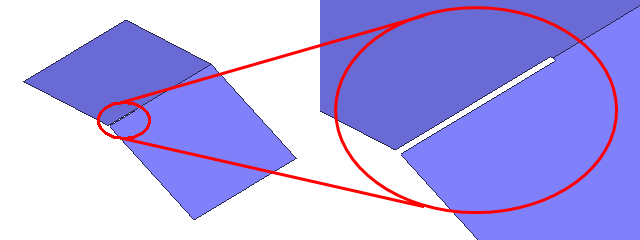

ギャップの除去	ボディ内の指定された幅およびアスペクト比の上限より小さいギャップを除去します。ギャップとは、少なくとも2つの面の間にある隙間のことで、閉じているパターンと開いているパターンの2種類が存在します。・閉じているパターン・開いているパターン
最大幅	ギャップの最大幅(下図におけるw)より大きい値を指定します。対象と同じ値を指定した場合、誤差の関係で除去される場合とされない場合がありますので、　　　対象より少し大きい幅を指定すると除去が成功しやすくなります。
ギャップのアスペクト比	ギャップの幅と長さの比(上図におけるwをhで割った値)の上限を指定します。指定範囲は0～1の間です。
修復	ヒーリングを実行します。このボタンは、リボンメニューから起動した場合に表示されます。
OK	ヒーリング設定を保存します。このボタンは、CADインポートダイアログから起動した場合に表示されます。
キャンセル	ヒーリング設定のキャンセルを行います。
リセット	ヒーリング設定の全項目値を既定値にリセットします。
ヘルプ	このヘルプを表示します。
