作図平面
作図平面とは
作図平面とは、モデルを作成するときに基準となる平面のことです。
2次元図形は作図平面上に作成されます。3次元図形は作図平面によって作成される方向が変化します。
下図に円錐を例にして、作成される向きと作図平面の関係を示します。とがっている方向が「高さ」方向です。
|
|
|
|
|
|
XY平面 |
YZ平面 |
ZX平面 |
XZ平面（2次元解析、軸対称解析） |
現在の作図平面は、モデルウィンドウの左下および、モデルタブの作図平面グループ内に表示されています。
作図平面 作図平面グループ
作図平面には、XY、YZ、ZX（XZ）平面の他、任意の平面を設定できます。
初期状態では３次元解析の場合XY平面になっています。
2次元解析、軸対称解析の場合はXZ平面になっており、変更してはいけません。「2次元解析、軸対称解析でのルール」参考
作図平面の変更手順
-
XZ平面に変更する場合（2次元解析、軸対称解析の場合のみ）
[モデル]タブの
の
下の▼を押し、出てきたサブメニューの[XZ平面]
をクリックします。
-
XY平面に変更する場合
モデル]タブのの[XY平面]をクリックします。
-
YZ平面に変更する場合
[モデル]タブのの下の▼を押し、出てきたサブメニューの[YZ平面]
をクリックします。
-
ZX平面に変更する場合
[モデル]タブのの下の▼を押し、出てきたサブメニューの[ZX平面]
をクリックします。
-
モデル上の特定の平面に変更する場合
-
-
面(平面のみ)を選択して変更する
-
[モデル]タブの
の下の▼を押し、出てきたサブメニューの[任意作図平面]
をクリックします。
-

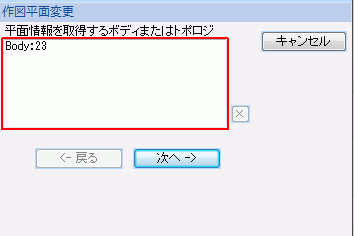

作図平面にしたい面を選択します。
-
面（平面のみ）を1つ選択する事で、
面の重心が原点、法線が主軸として自動入力されます。
-
パラメータ入力ダイアログの、
をクリックします。
-
作図平面の副軸を指定します。
辺を選択することで、辺そのものを副軸として指定できます。
ただし、主軸と直交していない場合は、副軸として指定できません。
また、副軸についてはあらかじめ初期値が用意されているので、
問題なければそちらを使用することもできます。
-
-
辺（直線のみ）を２つ選択して変更する
-
[モデル]タブの
の下の▼を押し、出てきたサブメニューの[任意作図平面]をクリックします。
-
作図平面にしたい面を構成する辺を２つ選択します。
-
辺（直線のみ）を2つ選択する事で、
2辺の交点が原点、2辺の方向ベクトルの外積が主軸、
2番目に選んだ辺が副軸として自動入力されます。
-
-
-
任意の作図平面に変更する場合
-
-
点を3つ選択して変更する
-
[モデル]タブの
の下の▼を押し、出てきたサブメニューの[任意作図平面]をクリックします。
-
作図平面にしたい面に含まれる3つの点を選択します
-
点を3つ選択する事で、
1つ目の点が原点、1つ目と2つ目の点を結ぶベクトルが副軸、
1つ目と3つ目の点を結ぶベクトルと、副軸との外積が主軸として自動入力されます。
-
-
原点、主軸、副軸をそれぞれ指定して変更する
-
また、辺（直線のみ）を2つ選択していた場合や、3つの点を選択していた場合は、
|
|
|
|
|
主軸指定（面選択） |
|
|
主軸指定（辺指定） |
|
|
