楕円体

楕円体を作成します。

楕円体の作成手順

  1.  [モデル]タブの から、[直方体（SolidBody)]  下の▼を押し、
    出てきたサブメニューの[楕円体] をクリックします。





  1. 楕円体の中心点を配置する位置をモデルウィンドウ上でクリックします。

    　（または、パラメータ入力ダイアログに座標値を入力し、をクリックします。）



  2. ポインタを移動し、再度クリックして楕円体の半径1（作図平面の副軸方向）を設定します。

    　（または、パラメータ入力ダイアログに半径1を入力し、をクリックします。）

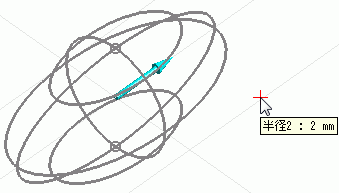

  1. ポインタを移動し、再度クリックして楕円体の半径2（作図平面の第２副軸方向）を設定します。

    　（または、パラメータ入力ダイアログに半径2を入力し、をクリックします。）



  1. ポインタを移動し、再度クリックして楕円体の半径3(作図平面の主軸方向）を設定します。

    　（または、パラメータ入力ダイアログに半径3を入力し、をクリックします。）

  1. 最後に右クリックで終了します。
