らせん
パターン1（ヘリカル） パターン2（スパイラル） パターン3
らせん（ワイヤボディ）を作成します。
らせんの作成手順
パターン１（ヘリカル）
-
[モデル]タブの  から、[直線（WireBody)]  右横の▼を押し、
出てきたサブメニューの[らせん（WireBody)]  をクリックします。
-
中心軸上の点を配置する位置を上でクリックします。
（または、に座標値を入力し、 をクリックします。）
-
始点を配置する位置をモデルウィンドウ上でクリックします。
（または、パラメータ入力ダイアログに座標値を入力し、をクリックします。）
-
パラメータ入力ダイアログにHelicalピッチを入力し、をクリックします。
-
パラメータ入力ダイアログにSpiralピッチ（この場合は0）を入力し、をクリックします。
-
パラメータ入力ダイアログに巻数を入力し、 をクリックします。
-
最後に右クリックで終了します。
|
|

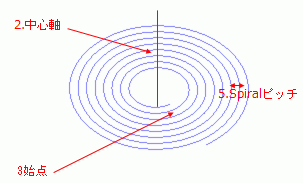

パターン2（スパイラル）
-
[モデル]タブの から、[直線（WireBody)] 右横の▼を押し、
出てきたサブメニューの[らせん（WireBody)] をクリックします。
-
中心軸上の点を配置する位置を上でクリックします。
（または、に座標値を入力し、をクリックします。）
-
始点を配置する位置をモデルウィンドウ上でクリックします。
（または、パラメータ入力ダイアログに座標値を入力し、をクリックします。）
-
パラメータ入力ダイアログにHelicalピッチ（この場合は0）を入力し、をクリックします。
-
パラメータ入力ダイアログにSpiralピッチを入力し、をクリックします。
-
パラメータ入力ダイアログに巻数を入力し、をクリックします。
-
最後に右クリックで終了します。
|
|
パターン3（スパイラル）
-
[モデル]タブの から、[直線（WireBody)] 右横の▼を押し、
出てきたサブメニューの[らせん（WireBody)] をクリックします。
-
中心軸上の点を配置する位置を上でクリックします。
（または、に座標値を入力し、をクリックします。）
-
始点を配置する位置をモデルウィンドウ上でクリックします。
（または、パラメータ入力ダイアログに座標値を入力し、をクリックします。）
-
パラメータ入力ダイアログにHelicalピッチを入力し、をクリックします。
-
パラメータ入力ダイアログにSpiralピッチを入力し、をクリックします。
-
パラメータ入力ダイアログに巻数を入力し、をクリックします。
-
最後に右クリックで終了します。
|
|
