面トポロジの回転

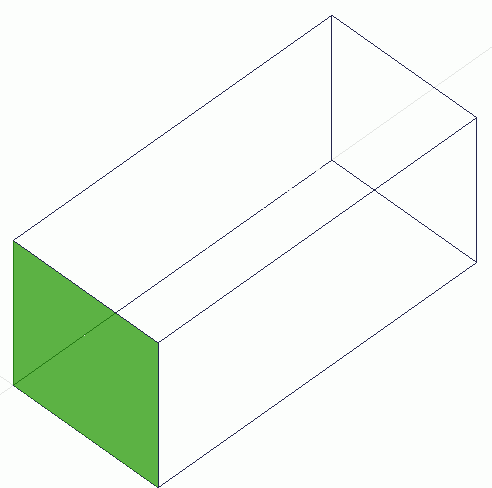

　加工前

　加工後

1. [モデル]タブの

   の

   の項目を面選択に変更します。


2. [モデル]タブの

   の

   [移動回転]の右▼をクリックし、出てきたサブメニューの[回転]をクリックします。

   （または右クリックしてメニューを表示させ、[移動/回転]-[回転]をクリックします。）

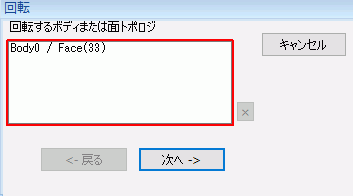

3. 回転したい面トポロジを選択します。


4. パラメータ入力ダイアログの、をクリックします。

5. 回転軸上の点をモデルウィンドウ上でクリックします。

   （または、パラメータ入力ダイアログに回転軸上の点を入力し、をクリックします。）

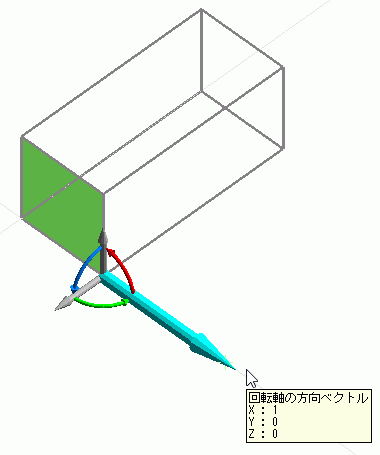

6. パラメータ入力ダイアログに回転軸の方向ベクトルを入力し、をクリックします。

   （または、回転軸の方向ベクトルをモデルウィンドウ上でクリックします。）

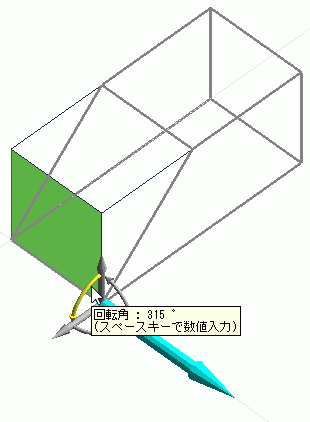

7. パラメータ入力ダイアログに回転角を入力し、をクリックします。

   インスタントモデリングモードのUIを操作するか以下の方法で設定します。

   （または、回転の基準点および回転角をモデルウィンドウ上でクリックします。）


6. 角度の単位は（°）です。

8. 最後に右クリックで終了します。
