スナップ

マウスによりモデルを作成する際、マウスカーソルはボディにピックされます。

このピック方法を[スナップ]タブで変更することができます。

端点スナップ	スケッチ中に端点スナップをONにしていると､既存ボディの端にカーソルが来た時、その端点と、端点の属するボディがハイライトされて座標値を拾うことができます。端点がハイライトされた場合には、ツールチップに（端点）が表示されます。辺上の点または面上の点スナップと同時に利用する事はできません。
中点スナップ	スケッチ中に中点スナップをONにしていると､既存ボディの辺上にカーソルが来た時、その辺の中点と、中点の属するボディがハイライトされて座標値を拾うことができます。中点がハイライトされた場合には、ツールチップに（中点）が表示されます。辺上の点または面上の点スナップと同時に利用する事はできません。

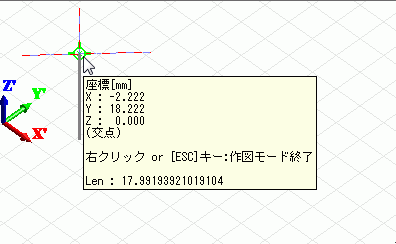

交点スナップ	スケッチ中に交点スナップをONにしていると､２つのボディの辺が交差している付近にカーソルが来た時、その交点と、交点の属するボディがハイライトされて座標値を拾うことができます。交点がハイライトされた場合には、ツールチップに（交点）が表示されます。辺上の点スナップまたは面上の点と同時に利用する事はできません。
中心スナップ	スケッチ中に中心スナップをONにしていると､円弧または球面上にカーソルが来た時、その中心座標と、中心座標の属するボディがハイライトされて座標値を拾うことができます。中心座標がハイライトされた場合には、ツールチップに（中心）が表示されます。辺上の点スナップまたは面上の点と同時に利用する事はできません。
面重心スナップ	スケッチ中に面重心スナップをONにしていると､面上にカーソルが来た時、その重心座標と、重心座標の属する面トポロジがハイライトされて座標値を拾うことができます。面重心がハイライトされた場合には、ツールチップに（面重心）が表示されます。辺上の点スナップまたは面上の点と同時に利用する事はできません。
体積重心スナップ	スケッチ中に体積重心スナップをONにしていると､ボディ上にカーソルが来た時、その重心座標と、重心座標の属するボディがハイライトされて座標値を拾うことができます。体積重心がハイライトされた場合には、ツールチップに（体積重心）が表示されます。辺上の点スナップまたは面上の点と同時に利用する事はできません。
辺上の点スナップ	スケッチ中に辺上の点スナップをONにしていると､選択状態にある対象の、カーソルに最も近い辺上の点と、その点が属する辺トポロジがハイライトされて座標値を拾うことができます。選択状態の対象が存在しない場合は、全てのボディがスナップ対象となります。他のスナップと同時に利用する事はできません。
面上の点スナップ	スケッチ中に面上の点スナップをONにしていると､選択状態にある対象の、カーソルに最も近い面上の点と、その点が属する面トポロジがハイライトされて座標値を拾うことができます。選択状態の対象が存在しない場合は、全てのボディがスナップ対象となります。他のスナップと同時に利用する事はできません。

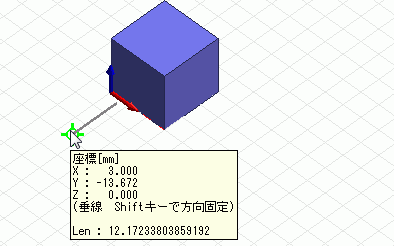

垂線スナップ	直線作成時において、垂線スナップをONにしていると、ボディの辺に対して垂線を作成することができます。垂線の対象となる辺がハイライトされます。垂線スナップ時は、ツールチップに（垂線）が表示されます。また、スナップ点が垂線対象の辺上にある場合は、ツールチップに（垂線[辺上]）が表示されます。垂線スナップ時にShiftキーを押下しながら作図すると、方向を固定したまま垂線を伸縮することができます。辺上の点スナップまたは面上の点と同時に利用する事はできません。

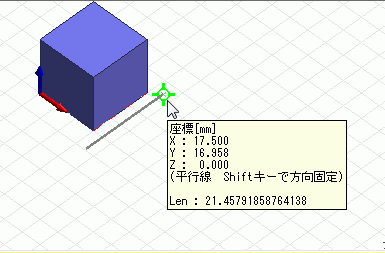

平行線スナップ	直線作成時において、平行線スナップをONにしていると、ボディの辺に対して平行線を作成することができます。平行線の対象となる辺がハイライトされます。平行線スナップ時は、ツールチップに（平行線）が表示されます。平行線スナップ時にShiftキーを押下しながら作図すると、方向を固定したまま平行線を伸縮することができます。辺上の点スナップまたは面上の点と同時に利用する事はできません。

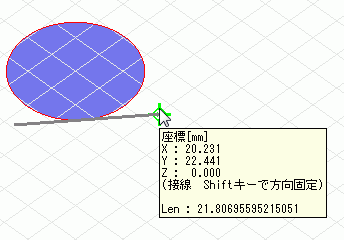

接線スナップ	直線作成時において、接線スナップをONにしていると、ボディの辺に対して接線を作成することができます。接線の対象となる辺がハイライトされます。接線スナップ時は、ツールチップに（接線）が表示されます。また、スナップ点が接点である場合は、（接線[接点]）が表示されます。接線スナップ時にShiftキーを押下しながら作図すると、方向を固定したまま接線を伸縮することができます。辺上の点スナップまたは面上の点と同時に利用する事はできません。
