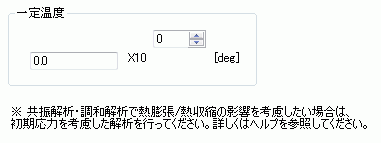

一定温度タブ

一定温度の条件を設定するタブです。

[解析条件の設定]ダイアログに表示されます。ダイアログの表示方法は「解析条件の設定」を参照してください。

設定項目

解説

一定温度

温度依存性ありで設定した材料定数を使用するときに参照する温度を設定します。

共振解析・調和解析で熱膨張/熱収縮の影響を考慮したい場合、以下の方法で解析することができます。

方法１．　初期応力を考慮した解析

１．解析モデルのコピーを行い、静解析用、共振解析・調和解析用の二つの解析モデルを作成します。

２．静解析用の解析モデルで、静解析(熱荷重オプション)で熱膨張/熱収縮の解析を行います。

３．共振解析・調和解析用のモデルで、静解析用の解析モデルを指定して初期応力を考慮した解析を行います。
一定温度は、静解析用の到達温度を同じ温度を設定します。

初期応力を考慮した解析についてはテクニカルノート「初期応力を考慮した解析」を参照してください。

方法２．　熱膨張/熱収縮の影響を加味した寸法でモデル化

一定温度で指定する温度での寸法を、熱膨張/熱収縮の影響を加味した寸法でモデル化してください。
単純なモデルであれば、各寸法を、温度を変数とした式で記述し、一定温度も変数として入力することで、
温度変化に伴い、寸法も材料定数も変化する解析が可能になります。

変数の定義の詳しい手順は「変数について」の変数の使用手順を参照して下さい。
