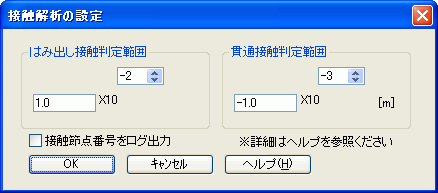

接触解析の設定

設定項目

解説

はみ出し接触判定範囲(※)

接触面上の節点の被接触面に対する平行方向のずれ量の許容値

（接触 離れたボディ同士が接触して力をおよぼしあう状況を解析できる機能している可能性があると判定する上限値）を設定します。

０から１の範囲で設定します。

貫通接触判定範囲(※)

貫通接触判定範囲とは接触面上の節点が被接触面に対して貫通している場合

に接触していると判定する上限値です。

貫通接触判定範囲を超える貫通は接触しているとはみなしません。

初期状態（設定値が負の値）の場合：

Ver2018.1以前では貫通の位置関係にある場合は漏れなく接触している可能性があると

みなして処理していましたが、Ver2019.0より貫通接触判定範囲を自動設定しています。

したがって、基本的には初期状態から変更する必要はありません。

手動設定する場合：

貫通接触判定範囲を手動で設定したい場合は正の値を設定します。

単位はｍ（メートル）です。

接触節点番号をログ出力

接触解析の反復演算の過程で接触していると判定された接触面上の

節点番号情報をログ出力します。
