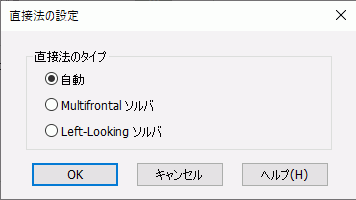

直接法の設定

設定項目

解説

直接法 行列ソルバにより連立１次方程式を直接的に解く方法で、メッシュが多くなると計算時間が長くなるが、確実に解ける。タイプ

自動

高速化オプションが存在しない場合

Multifrontalソルバ 解析の種類に応じて、電磁界や応力を計算するソフトが実行されます。

高速化オプションが存在する場合

高速に解析できる直接法ソルバを判定して実行します。

メモリ容量が足りる場合はLeftLookingソルバが実行され、メモリ容量が不足している場合はMultifrontalソルバが実行されます。

共振解析 特定の周波数で駆動すると共振し、大きく振動するが、その周波数と振動モードの解析や調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。の列逐次スイープの解析の場合、Multifrontalソルバが実行されます。

Multifrontalソルバ

標準的に使われる直接法ソルバです。

Left-Lookingソルバ

ワークステーションなどの1CPUあたりのコア数が多いハイスペックPCで高速に計算する直接法ソルバです。

ディスクを使用する解析の場合、Multifrontalソルバよりも計算が遅くなる場合があります。

共振解析や調和解析の並列逐次スイープ 複数の解析周波数を並列に計算する手法。逐次スイープと同じ精度の高い解が逐次スイープより短時間で得られることが期待できる。の解析の場合、Multifrontalソルバよりも計算が遅くなる場合があります。

Left-Lookingソルバは特別オプション機能です。
