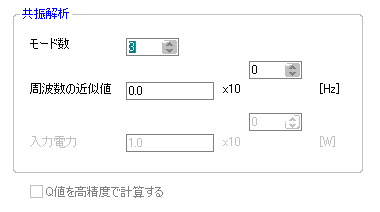

共振解析タブ

共振解析の条件を設定するタブです。

[解析条件の設定]ダイアログに表示されます。ダイアログの表示方法は「解析条件の設定」を参照してください。

設定項目

解説

共振解析

モード数

計算する共振モード数を指定します。入力できる値は1以上の整数です。

周波数の近似値

計算する共振モード数の周波数の近似値です。

指定した周波数周辺の共振モードを計算します。

仮数部に入力できる値は0以上の実数です。

入力電力

Hertzの共振解析で、共振器に蓄積されるエネルギーの計算に使用します。

Ｑ値をQ0、入力電力をP、角周波数をωとすると蓄積エネルギーEは

　　　E　=　 Q0　×　P　/　ω

と表されます。仮数部に入力できる値は0以上の実数です。

オプション項目

解説

Q値を高精度で

計算する

電磁波共振解析において選択可能です。

このオプションを選択すると、損失を考慮した電磁界の計算を行います。電極内部の電磁界を計算したい場合は、ここにチェックしてください。

この解析では、メッシュタブの参照周波数を使いますので、あらかじめ共振周波数を求めて、入力しておく必要があります。
