伝搬速度計算

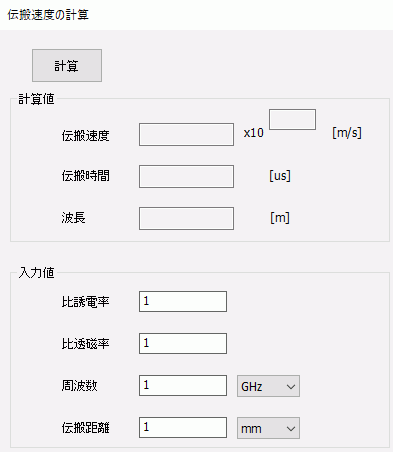

電磁波調和解析におけるTDR解析や電磁波過渡解析で必要となる電磁波が伝搬する時間や速度を計算する機能です。
|
設定項目 |
解説 |
|
比誘電率 |
比誘電率の値を設定します。 |
|
比透磁率 |
比透磁率を設定します。 |
|
周波数 |
電磁波の周波数を設定します。 |
|
伝搬距離 |
伝搬する距離を設定します。
|
|
出力項目 |
解説 |
|
伝搬速度 |
伝搬速度が出力されます。
伝搬速度 c[m/s] は 誘電率ε、透磁率μに対して
c = (ε×μ)-0.5
で計算されます。 |
|
伝搬時間 |
伝搬時間が出力されます。
伝搬時間は 伝搬距離/伝搬速度 で計算されます。 |
|
波長 |
波長が出力されます。
波長は 伝搬速度/周波数 で計算されます。 |
