条件一覧

設定されている解析条件、ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。属性、材料、境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件を一覧で表示する機能です。

複数のボディやモデル間で設定を確認、比較するために使用すると便利です。



• 一部の設定は一覧表に対応していないものがあります。
  一覧表でモデル間に差分が確認できない場合でも、条件設定に差異が存在する場合があります。


条件設定の一覧表示

1. [解析タブ]の
   から、
   [条件一覧]の▼を押下し、サブメニューから[条件設定の一覧表示]を選択します。

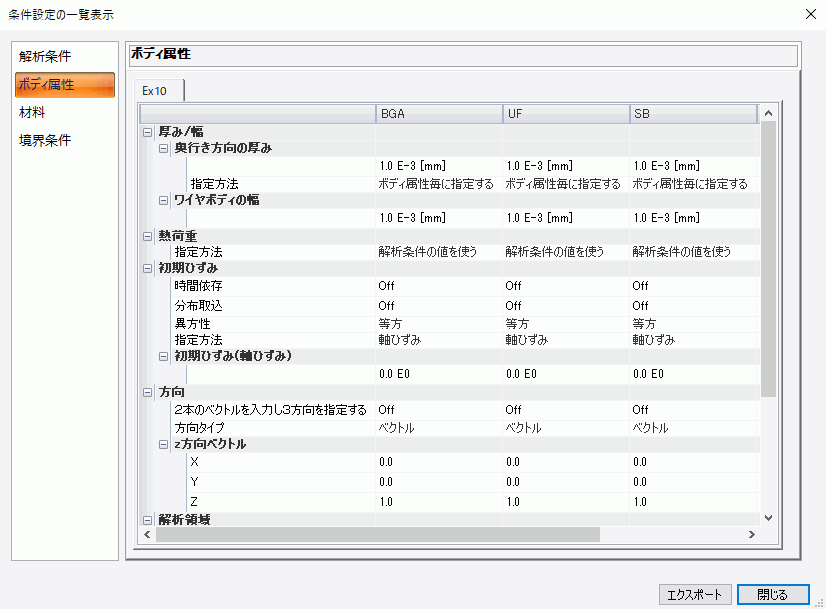

   条件設定の一覧表示ダイアログが表示されます。





2. 表示した一覧表示ダイアログのテーブルは、でcsv形式で出力できます。




条件設定のモデル間比較

1. [解析タブ]の
   から、
   [条件一覧]の▼を押下し、サブメニューから[条件設定のモデル間比較]を選択します。

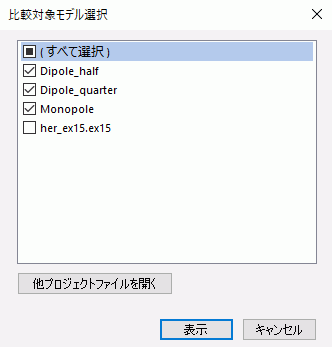

   アクティブモデルと設定を比較する対象モデルの選択リストダイアログが表示されます。


   選択リストダイアログには、Femtetで開かれているプロジェクトのモデルが表示されます。
   リストにないモデルと比較したい場合は、から他のプロジェクトを開いて追加します。

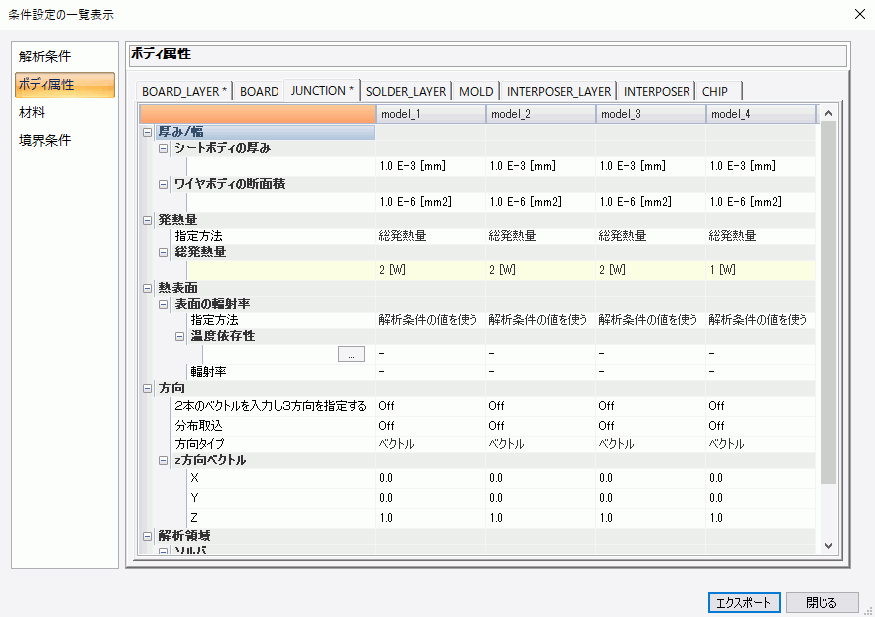

2. 選択リストダイアログにて対象モデルを選択後にで、選択されたモデルの条件設定の一覧表示ダイアログが表示されます。


   モデル間で差分がある行はハイライトされ、差分行を含むページのタブには * マークが表示されます。



3. 表示した一覧表示ダイアログのテーブルは、でcsv形式で出力できます。
