2次元解析/軸対称解析モデル自動生成

選択中の解析モデルから、２次元解析モデル、軸対称解析モデルを自動生成する事ができます。
２次元解析、軸対称解析を利用する事のメリットについては「モデルを見直す」を参照してください。

２次元解析、軸対称解析モデルを自動生成した場合、

元の解析モデルに設定されていたボディ属性、材料定数、境界条件もそのまま引き継がれますが、

境界条件については、転写用ボディとして引き継がれる事にご注意ください。

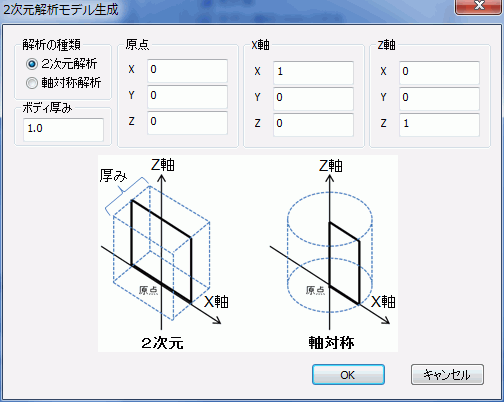

設定項目	解説
解析の種類	解析の種類を指定します。２次元解析、軸対称解析については「モデルを見直す」を参照してください。
ボディ厚み	２次元解析時のボディの厚みを指定します。ボディ毎に厚みを変更したい場合は、２次元解析モデル自動生成後に、手動で変更してください。
原点	２次元解析、軸対称解析モデルでの原点となる座標を指定します。
X軸	２次元解析、軸対称解析モデルでのＸ軸となる座標を指定します。
Z軸	２次元解析、軸対称解析モデルでのZ軸となる座標を指定します。
