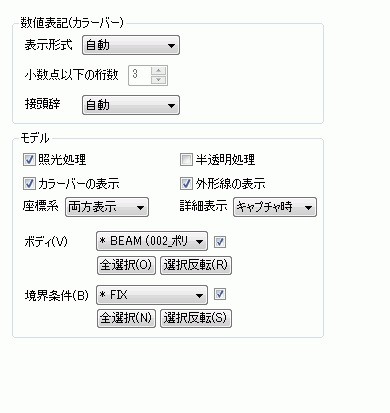

表示

設定項目

解説

ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。

ボディ属性名でボディを選択し、その表示/非表示をチェックし、設定します。

全選択で全てのボディを選択し、表示させます。

選択反転で全てのボディの選択状態と表示、非表示を反転させます。

境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件

境界条件名で境界条件を選択し、その表示/非表示をチェックし、設定します。

全選択で全ての境界条件を選択し、表示させます。

選択反転で全ての境界条件の選択状態と表示、非表示を反転させます。

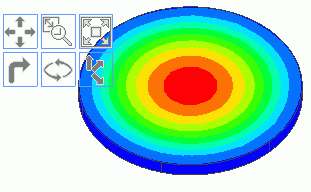

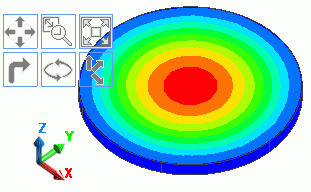

座標系の表示

グローバル座標系とローカル座標系のそれぞれについて、表示/非表示を設定できます。

下記の4種類から選択できます。

・両方表示

・グローバル座標系

・ローカル座標系

・非表示

両方表示		グローバル座標系
ローカル座標系		非表示

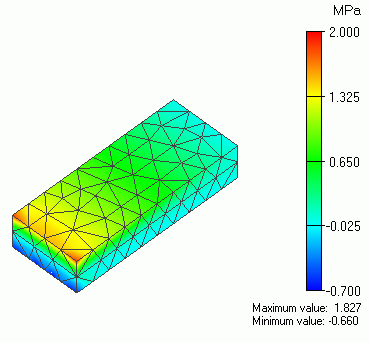

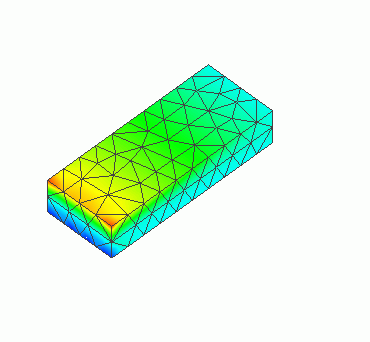

カラーバーの表示

カラーバーの表示をチェックするとカラーバーを表示します。

表示		非表示

外形線の表示

外形線の表示をチェックすると、モデル外形線を表示します。

表示		非表示

詳細表示

画面右下に表示する計算結果のモードやフィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量等の詳細情報の

表示方法を設定します。

・キャプチャ時

<Ctrl + C>や、

[ウィンドウ]タブの画面保存の

[クリップボードに保存]や[ファイルに保存] で画面をキャプチャするときに、

下記のような計算結果のモードやフィールド等の情報を画面右下に出力します。

・常に表示

計算結果のモードやフィールド等の詳細情報を常に画面右下に表示します。

・常に非表示

計算結果のモードやフィールド等の詳細情報を表示しません。
