結果表示の高速化
メッシュ数が数十万メッシュ以上になると、表示するのが遅くなってきますが、次の設定で改善できます。
[解析結果]タブの
から、[描画設定]
をクリックします

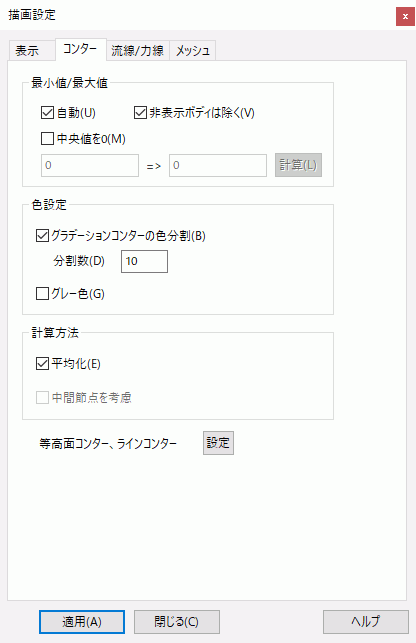

コンター図
|
[コンター]タブを選択します。
中間節点を考慮のチェックを外すと、中間節点は描画されなくなるため画質は落ちますが、時間が短縮できます。
|

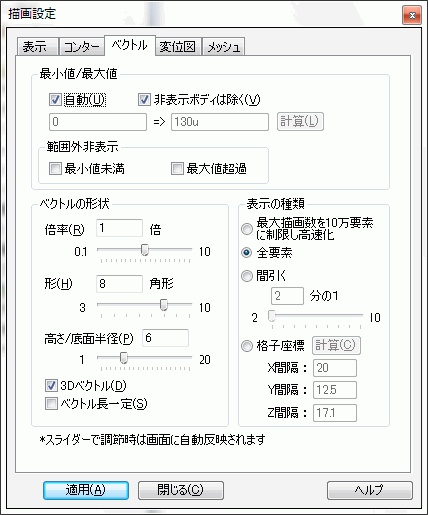

ベクトル図
|
[ベクトル]タブを選択します。
３Dベクトルのチェックを外すと、ベクトルが３次元矢印ではなく、単純な矢印で描かれるため、大幅に時間が短縮で きます。
また、表示の種類で、格子座標や間引くを使用して、 描画するベクトル数を減らすことで、時間が短縮できます。
３次元ベクトル
単純なベクトル
|
