変位図

メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。図

変位図

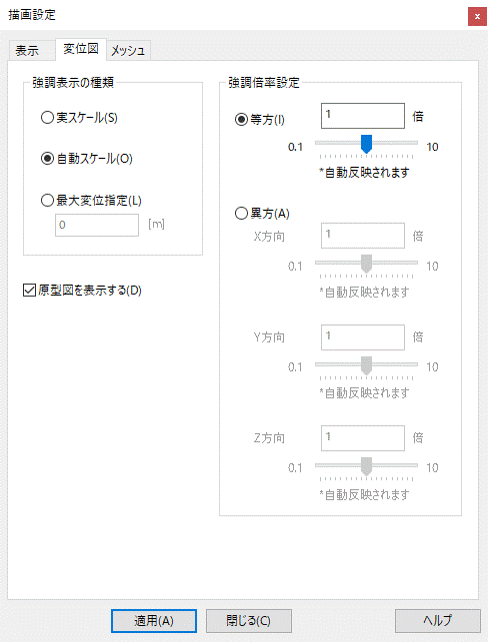

[描画設定]をクリックすると、描画設定ダイアログが

表示されます。

[変位図]タブで、変位の表示方法を変更できます。

変位の大きさ

実際の変位は肉眼では見えない微少な変形が多いの

で、適当な大きさに補正して表示しています。

したがって、大袈裟な変形に見えますので注意してくださ

い。

大変形 Femtetでは、 要素の回転やひずみが大きい状態を大変形と呼ぶ。大変位、大ひずみの総称。オプション使用時、接触 離れたボディ同士が接触して力をおよぼしあう状況を解析できる機能、簡易接触境界使用時、
及び、過渡解析 時間的にフィールド分布が変化している解析。の場合は、実スケールがデフォルトとなり、

それ以外の場合は、自動スケールがデフォルトとなります。

自動スケールは、最大変位量がモデルの最大寸法／２０となる

倍率です。

実スケールは、何も強調せず、実際の変形量で表示します。

最大変位指定は、最大変位量を指定します。

強調倍率設定で倍率を指定します。

強調倍率設定で等方を選択したときは、X、Y、Zの各方向の
変位に入力した倍率をかけて表示します。

強調倍率設定で異方を選択したときは、X、Y、Zの各方向の
変位にかける倍率を個別に入力できます。

倍率設定のスライダによる設定では、描画が自動反映されます。

結果画面で変位量を確認しながら、倍率を設定できます。

さらに詳しい設定は各種ダイアログの説明をご覧ください。
