アニメーション表示
[解析結果]タブの
から、[アニメーション表示]

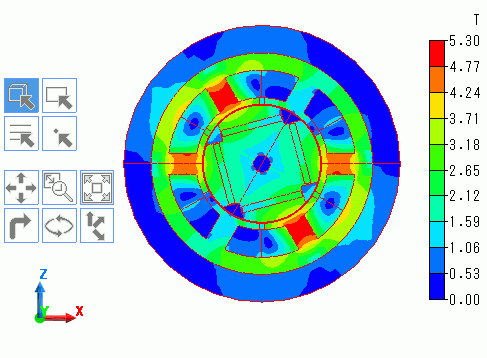

をクリックすると、モードまたは位相を自動で進行しアニメーション表示します。
アニメーション中は停止ボタン
に変わり、クリックするとアニメーションを停止します。
また、Escキーを押下してもアニメーションを停止できます。
-
処理速度向上のため、コンター図は表面のみで計算した最大値最小値でカラーバーの色を決めて描画します。
-
カラーバーの下に表示される最大値最小値は、描画済みフレームの値を考慮した最大値最小値を示します。
オプション
|
設定項目 |
解説 |
|
|
対象 |
自動 |
アニメーション表示の対象を自動設定します。 それ以外の場合はモードに設定します。
|
|
モード |
アニメーション表示の対象をモードに設定します。
|
|
|
位相 |
アニメーション表示の対象を位相に設定します。
|
|
|
速度 |
低速 |
アニメーションを低速で再生します。速度は1フレーム/秒です。
|
|
通常 |
アニメーションを通常の速度で再生します。速度は2フレーム/秒です。
|
|
|
高速 |
アニメーションを高速で再生します。速度は4フレーム/秒です。
|
|
|
間隔 |
自動 |
磁場過渡解析で回転機の場合のみ有効になります。 モデルの形状に応じてアニメーションの進行間隔を自動決定します。
|
|
1または5° |
アニメーションの対象がモードの場合は1モードずつ、位相の場合は5°ずつ進めます。
|
|
|
2または10° |
アニメーションの対象がモードの場合は2モードずつ、位相の場合は10°ずつ進めます。
|
|
|
5または30° |
アニメーションの対象がモードの場合は5モードずつ、位相の場合は30°ずつ進めます。
|
|
|
10または60° |
アニメーションの対象がモードの場合は10モードずつ、位相の場合は60°ずつ進めます。
|
|
|
任意値 |
アニメーションの対象がモードの場合のみ有効になります。 アニメーションを何モードずつ進めるかを設定します。
|
|
|
連続再生 |
有効 |
連続再生を有効にします。 最後のモードまたは位相まで進むと初めに戻りアニメーションが継続します。 |
|
無効 |
連続再生を無効にします。 最後のモードまたは位相まで進むとアニメーションが停止します。
|
|
