ベクトル図
[解析結果]タブの
の
[ベクトル図]
または

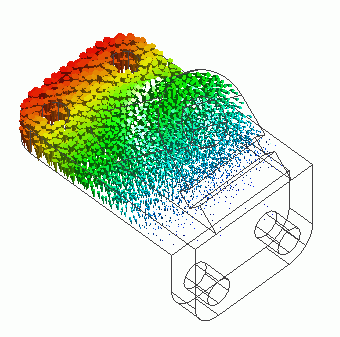

をクリックすると、フィールドを矢印で表したベクトル図が表示できます。
ベクトルは色と大きさの情報があり、色と値との関係はカラーバーで表示され、値の大きいほど、
ベクトルの長さは長く表示されます。
表面ベクトル図 要素ベクトル図 カラーバー
表示するデータ
下記の選択ボックスにてフィールドタイプ、成分、位相、スケールを選択します。
表示の設定
|
|
[描画設定] 表示されます。 [ベクトル]タブで、ベクトル図の表示方法を変更できます。
ベクトルの長さを変更するには、ベクトルの形状で倍 率を変更します。
ベクトルの数が多くて見難い場合は、表示の種類で 間引くで間引きます。
ベクトルは要素の中心に表示されますが、格子座標 を指定すると、直交格子上に表示されます。
格子座標ボタンが非表示になり、 選択出来なくなります。
また、ボディを選択した状態で右クリックしてメニューを 表示し、[ビュー]-[外形線の太さ]をクリックすれば、 外形線の太さを設定することが可能です。
さらに詳しい設定は各種ダイアログの説明をご覧ください。 |
