指向性の3D表示

[結果表示]タブの特性値チャートの表示よりサブメニューから[指向性(3D表示)]をクリックすると指向性を3次元で表示します。

指向性の値の大きな箇所が大きく膨らんで表示されます。
また、画面右下に設定情報が表示されます。

指向性3D表示での半透明処理の初期値はOFFです。
半透明表示をする場合は、指向性の3D表示をした状態で、[表示]タブの[モデル]グループの[半透明処理]をONにしてください。
指向性3D表示の透明度は等高面コンター等高線の透明度を用いています。
透明度は「全体設定」の「透明度」タブで変更可能です。
[結果表示]タブのの[特性値チャートの表示]の右横の▼を押し、
出てきたサブメニューの[指向性]で指向性をグラフ表示できますが、
それを3次元空間に表示する機能が本機能となります。

画面右下に表示される

指向性の3D表示の設定情報の例

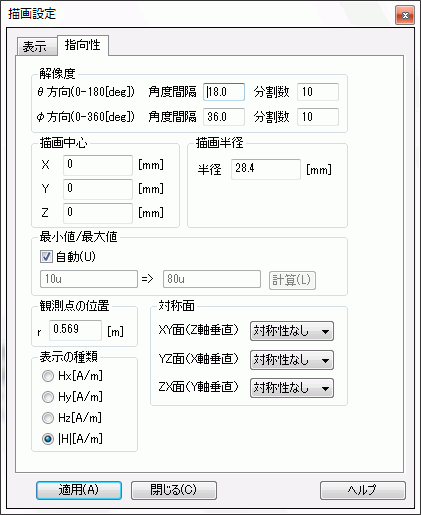

[描画設定]をクリックすると、描画設定ダイアログが

表示されます。

「指向性タブ」で、指向性3D表示の表示方法を変更できます。

ダイアログで設定可能な項目は、解析の種類により異なります。

設定項目の詳細については、「指向性」のリンク先を参照してください。
