分散曲線

Hertz （ヘルツ） Femtetの電磁波解析ソルバの名称（電磁波解析）３次元調和解析でポート部での導波路解析 マイクロストリップラインや導波管など、電磁波が伝搬する導波路に対して、伝搬モードや伝搬定数を計算する。の結果から

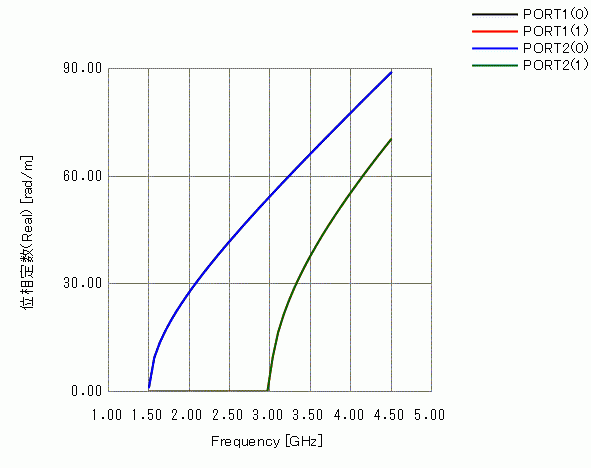

伝搬定数を取り出し、分散曲線 位相定数の周波数特性を示したグラフの事。を描画します。



[解析結果]タブのの[チャート]の右横の▼を押下し、

サブメニューから[分散曲線]を選択します。





注：Hertz(電磁波解析)の導波路解析の結果には対応できていません。
