DXFインポート/エクスポート仕様詳細

DXFファイルフォーマットのエンティティについて

DXFファイルインポート時の対応表

DXFファイルエクスポート時の対応表

１．DXFファイルフォーマットのエンティティについて

DXFファイルフォーマットにおける図形データは、それぞれの形状ごとにエンティティ(ENTITIES)と呼ばれる定義に分類されます。

以下はFemtetで対応しているDXFファイルフォーマットのエンティティ一覧になります。

ここに記載している以外のエンティティ(TEXT、3DSOLID、BODYなど)については未対応となります。

それぞれの形状をどのエンティティで表現するかは、使用するCADの仕様により異なります。詳細は使用するCADのヘルプ等を参照してください。

エンティティ	モデル図	説明
POINT		点はPOINTとして定義されます。
LINE		直線はLINEとして定義されます。
ARC		円弧はARCとして定義されます。
CIRCLE		円はCIRCLEとして定義されます。
ELLIPSE		楕円、楕円弧はELLIPSEとして定義されます。
POLYLINE		直線と円弧のいずれかまたは両方で構成された線分はPOLYLINEとして定義されます。
SPLINE		自由曲線はSPLINEとして定義されます。
SOLID		直線で構成された塗りつぶし面はSOLIDとして定義されます。
HATCH		境界がLINE、ARC、ELLIPSE、POLYLINE、SPLINEのいずれかで構成された塗りつぶし面はHATCHとして定義されます。
BLOCK		複数のエンティティを一つの図形としてまとめたものはBLOCKとして定義されます。

２．DXFファイルインポート時の対応表

DXFファイルをFemtetにインポートした場合に、それぞれのエンティティがどのようにインポートされるかをまとめた対応表です。

下記に示したように、いくつかのエンティティはシートボディとしてインポートされますが、

シートボディ化に失敗した場合は、ワイヤボディ(またはワイヤボディの集合体)としてインポートされます。

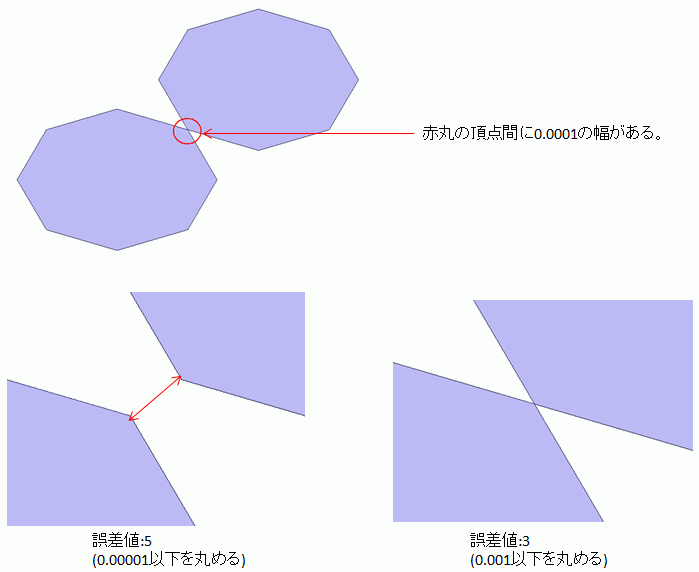

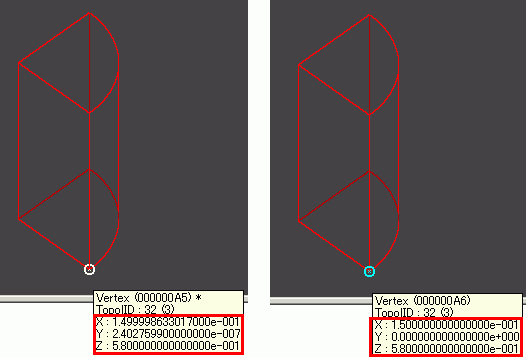

シートボディの変換に失敗する主な原因は、変換対象のワイヤボディに極小のワイヤボディが含まれている場合です。

原因となる極小のワイヤボディを探しだして削除する事で、シートボディへの変換に成功する可能性があります。

詳細は、「シートボディへの変換に失敗する場合」を参照してください。

Femtet側で修正できない場合は、DXFファイルをエクスポートしたCAD側でモデルを修正してください。

エンティティ	Femtetでのインポート結果図	説明
POINT		点ボディ点形状のボディとしてインポートします。
LINE		直線のワイヤボディとしてインポートします。
ARC		円弧のワイヤボディとしてインポートします。 ARCの法線情報は無視します。このため、XY平面以外に作図されたARCは強制的にXY面にインポートされます。結果として意図しない図形になる場合があります。

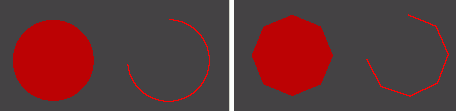

CIRCLE		円のシートボディとしてインポートします。 CIRCLEの法線情報は無視します。このため、XY平面以外に作図されたCIRCLEは強制的にXY面にインポートされます。結果として意図しない図形になる場合があります。
ELLIPSE		楕円のシートボディとしてインポートします。楕円弧の場合も、楕円弧のワイヤボディではなく楕円のシートボディとしてインポートします。
POLYLINE		直線と円弧のいずれかまたは両方の辺トポロジで構成されたワイヤボディとしてインポートします。

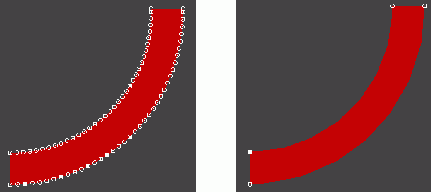

幅を指定されている POLYLINE		幅を指定されているPOLYLINEは、幅の値を反映したシートボディとしてインポートします。幅の値が一定でないPOLYLINEはインポートできません。
閉じている POLYLINE		閉じているPOLYLINEは、直線と円弧のいずれかまたは両方の辺トポロジで構成されたシートボディとしてインポートします。
SPLINE		自由曲線のワイヤボディとしてインポートします。交差したSPLINEはインポートできません。
閉じている SPLINE		閉じているSPLINEは、自由曲線の辺トポロジで構成されたシートボディとしてインポートします。交差したSPLINEはインポートできません。
SOLID		直線の辺トポロジで構成されたシートボディとしてインポートします。
HATCH		直線、円弧、自由曲線のいずれかの辺トポロジで構成されたシートボディとしてインポートします。境界としてELLIPSEが含まれている場合はインポートできません。
BLOCK		BLOCK内で定義された各エンティティを個別にインポートします。

３．DXFファイルエクスポート時の対応表

Femtetで作成したモデルをDXFファイルにエクスポートした場合に、それぞれのボディがどのエンティティとしてエクスポートされるかをまとめた対応表です。
ソリッドボディについてはエクスポートできません。

Femtetからエクスポートするボディ	モデル図	説明
点ボディ		POINTとしてエクスポートします。
１つの直線の辺トポロジで構成されるワイヤボディ		LINEとしてエクスポートします。
１つの円弧の辺トポロジで構成されるワイヤボディ		ARCとしてエクスポートします。
１つの円の辺トポロジで構成されるワイヤボディ		CIRCLEとしてエクスポートします。
1つの楕円の辺トポロジで構成されるワイヤボディ		ELLIPSEとしてエクスポートします。
1つの楕円弧の辺トポロジで構成されるワイヤボディ		ELLIPSEとしてエクスポートします。
１つの自由曲線の辺トポロジで構成されるワイヤボディ		SPLINEとしてエクスポートします。
複数の直線、円弧の辺トポロジで構成されるワイヤボディ		LWPOLYLINEとしてエクスポートします。
楕円弧、自由曲線の辺トポロジを含むワイヤボディ		それぞれの辺トポロジごとに、LINE、ARC、ELLIPSE、SPLINEのいずれかにエクスポートします。
１つの円の辺トポロジで構成されるシートボディ		HATCHとしてエクスポートします。
１つの楕円の辺トポロジで構成されるシートボディ		HATCHとしてエクスポートします。
複数の直線、円弧の辺トポロジで構成されるシートボディ		HATCHとしてエクスポートします。
楕円弧、自由曲線の辺トポロジを含むシートボディ		それぞれの辺トポロジごとに、LINE、ARC、ELLIPSE、SPLINEのいずれかにエクスポートします。
