磁場解析での空気領域のサイズ目安

空気領域は磁場が十分小さくなる距離をとる必要があります。

目安は以下の通りです。

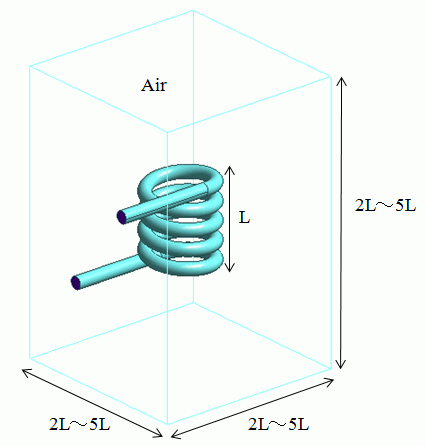

• 開磁路構造の場合（磁力線が外部に出る構造。空芯コイルなど）
  計算対象構造物の長さに対して、2～5倍程度

• 閉磁路構造（磁力線が外部に漏れにくい構造。磁性体コアが存在するコイルなど）
  計算対象構造物の長さに対して、1～1.5倍程度


空気領域のボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。を自動的に生成する場合は、「メッシュタブ」の[空気領域自動作成]でサイズを調整できます。

開磁路構造の場合、空気領域は広めにとっておき、空気領域のみ粗いメッシュサイズ 四面体、または三角形の一辺の長さを設定するのが

解析効率が良いです。



• この程度距離があれば、外部境界条件 境界には、ボディに挟まれた内部境界と、表面にある外部境界があるが、外部境界に与えられた境界条件は開放境界 アンテナなどの解析で、本来は無限まで続く解析空間を、有限領域で解析するときの外部境界条件でも電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。でも計算結果に大きな差は出ません。
