電磁波解析での電流分布表示

このページでは、Hertz （ヘルツ） Femtetの電磁波解析ソルバの名称３次元調和解析での電流密度分布（J)、面電流密度分布（K)、損失（消費電力）密度(P)の計算方法および、

表示の状態について説明します。”導体ボディの取り扱い”に関する説明もご確認ください。

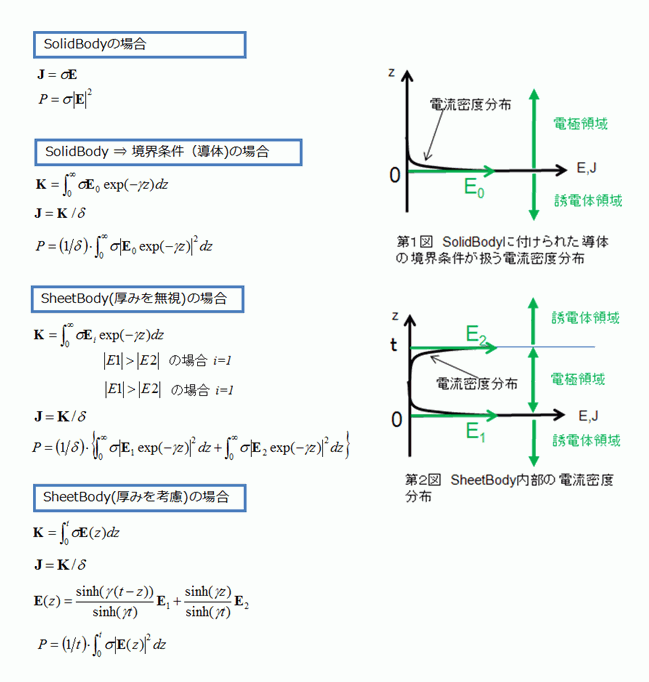

電流分布計算式

説明で使用する文字の意味は次の通りです。σ：電気伝導率、δ：表皮厚み、γ：伝搬定数、t:SheetBody 面形状（四角形、多角形、円、楕円など）をもつボディの厚み。



電流分布表示の現状



	面電流密度 表面を流れる電流の密度。単位は[A/m]。高周波では電流が表面にしか流れない。（K）		電流密度(J)		損失密度(P)
	ベクトル	コンター 等高線	ベクトル	コンター	コンター
SheetBody（導体）	C	C	C	C	C
SheetBody（完全導体）	×	×	×	×	×
SolidBody 立体形状（立方体、多面体、球、円柱など）をもつボディ（導体）	×	×	C	C	C
SolidBody⇒境界条件導体	C	C	C	C	C
SolidBody（完全導体）	D	D	×	×	×
境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件　導体	D	D	D	D	×
境界条件　電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。	D	D	×	×	×



表中のCは導体側、Dは誘電体側に表示する事を示しています。×は、表示しない事を示しています。

コンター図の電流表示は、不要なBody を非表示にするなどの工夫がないと、大変見にくい状態にあります。

モデルの作成方法としては、導体をSheetBodyやSolidBodyで定義すると、ベクトル、コンターともに導体

側に表示されますので、比較的見やすくなります。
