フェライトのテンソル透磁率

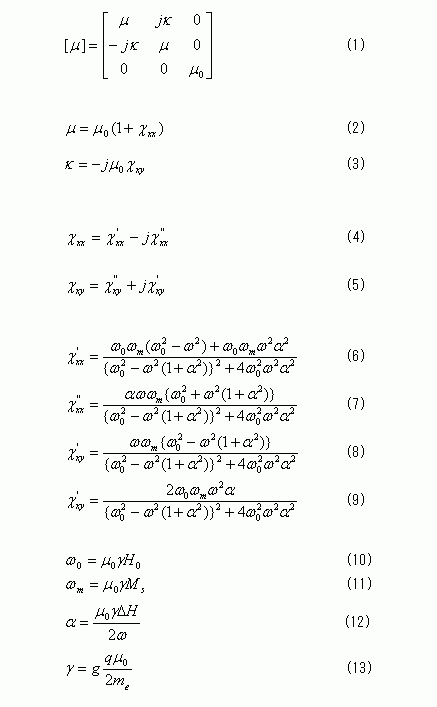

Hertzでは、フェライトのテンソル透磁率を考慮した解析が可能です。透磁率の計算式を示します。

z方向に静磁界H0がかかっていると仮定すると、つぎのように表せます。

　　　　ｑ　：電子の電荷　　　 me　：電子の質量　　　　ｇ　：ｇ係数

　　　　ΔH　：磁気共鳴半値幅　　　　Ms：飽和磁化

[参考文献]

　　Microwave Engineering 　　　　David M. Pozar

　　マイクロ波回路の基礎とその応用　小西良弘
