音圧レベルの周波数特性

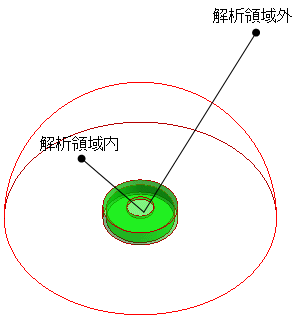

観測点の位置

観測点での音圧レベルの作図方法を説明します

観測点が解析領域の外と内で操作方法が異なります。









観測点が解析領域の中

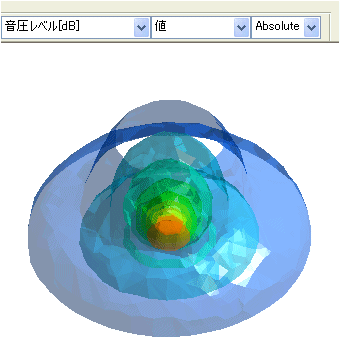

まず、音圧レベルに設定します

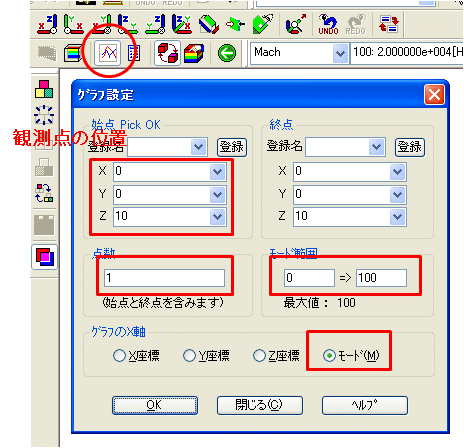

次に赤で囲った部分の設定をします。







OKボタンをクリックすれば、音圧レベルが描画されます







観測点が解析領域の外

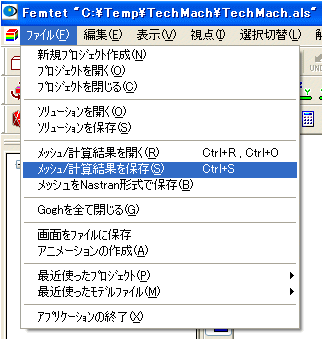

まず、計算結果を保存します。

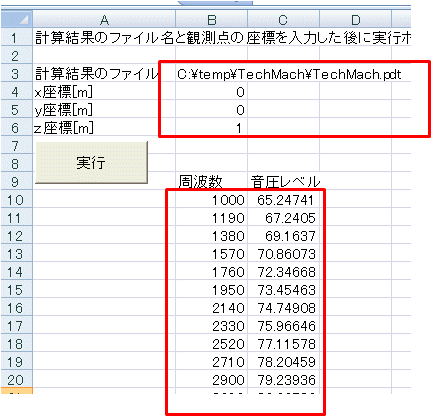

次に「解析領域外の音圧.xls」を開き、保存したメッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。/計算結果のファイル名、観測点の位置[m]を入力し、

実行ボタンをクリックすると周波数と音圧レベルが表示されます。
