例題７ ダイポールアンテナ

　　　　　　　　　　
本例題について



解析空間

項目

条件

解析空間

3次元

モデル単位

mm



解析条件

項目

条件

ソルバ

電磁波解析[Hertz]

解析の種類

調和解析





調和解析および開放境界の設定を以下のように行っています。

タブ設定

設定項目

条件

メッシュ

要素の種類

1次要素

マルチグリッド/アダプティブ法

アダプティブメッシュを使用するをチェック

周波数依存メッシュの設定

参照周波数：5×109[Hz]

表皮厚みより厚い導体ボディを境界条件とするをチェック



本設定によってANTENNAの厚みが表皮厚みより厚いため、

ANTENNAの表面はステンレス材料の損失を有する境界条件が適用されます。

調和解析

スイープタイプ

等間隔 分割数 をチェック

スイープ値

最小　3×109[Hz]

最大　6×109[Hz]

分割数：　100

スイープの設定

高速スイープを選択

Sパラ変化量：　1×10-3

入力

1.0[W]

開放境界

種類

PML（完全整合層）

整合層の厚み

0.2波長※

※デフォルト値は0.3波長ですが、計算時間短縮の為0.2波長に変更しています。

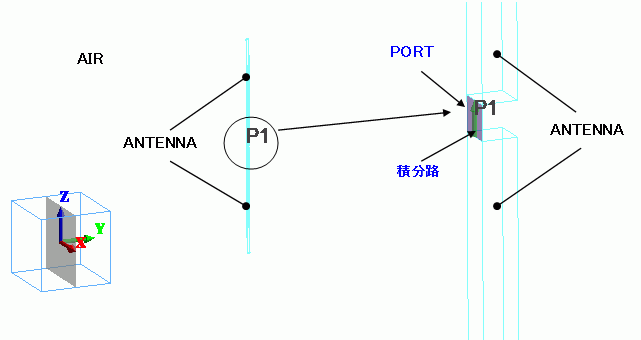

モデル図

直方体の空気領域の中央付近に、２本の導体を作成しました。導体は直方体のソリッドボディとしています。導体をつなぐ

ようにシートボディを作成し、入出力ポートの境界条件を設定しました。





ボディ属性および材料定数の設定

ボディ No./ボディタイプ

ボディ属性名

材料名

3/Solid

ANTENNA

104_ステンレス鋼※

4/Solid

ANTENNA

104_ステンレス鋼※

5/Sheet

転写用



6/Solid

AIR

000_空気※

※材料データベースを利用





境界条件

境界条件名/トポロジ

タブ

境界条件の種類

条件

PORT/Face

電気

入出力ポート

基準インピーダンス：指定する

　をチェックし、５０Ωを指定する。

モード数：

　導波路の計算で求めるモード数：　5

　実際に３次元解析で使用するモード数：　1

  モードの選択：チェックしない

OPEN/Face

電気

開放境界

解析条件の開放境界タブでPMLに設定

外部境界条件

電気

電気壁





解析結果



4.5GHz近傍で共振が得られていることがわかります。







メッシュ/計算結果図を見ると、下図のようにRESERVED_pml_xxという名前のボディ属性を持った完全整合層が、

自動的に生成されていることが分かります。（下図のPMLという緑色の文字は、理解を助けるための注釈で、解析結果ウィンドウ

画面に表示されるものではありません）





放射特性の見方

放射特性を見る為に、極座標系図を見て極座標を理解してください。極座標のφ、θは、観測点の位置を表す為、また、

極座標の単位ベクトルは、偏波方向を指定する為に必要です。　今、ダイポールアンテナを含む、XZ面とYZ面

での放射特性を、ダイポールアンテナと電界が平行となる偏波について調べます。



指向性計算ダイアログで、"観測点の位置"、φの設定を、最小値0[deg]、最大値 90[deg]、分割数1 の設定にし、

φ=0[deg]（XZ面に対応）、φ=90[deg]（YZ面に対応）の面上で放射特性の計算をします。偏波方向は、”表示

の種類”で"rE(θ)"を選択することで指定します。これは極座標系の単位ベクトルeθに平行な電界成分をもつ、

偏波成分を取り出す事を意味します。つまりθ=0の時、ダイポールアンテナと電界が平行となる偏波を見る事になります。

下の放射パターン図を見てください。ダイポールアンテナの８の字の放射特性が得られました。



下の表には代表的な放射パターンを表示する為の設定を、示しています。

注意：下のダイアログで、周波数が５GHｚだけ表示されているのは、５GHｚだけを計算した時の結果を使ったからです。







　　　　　　　　　　　　　　指向性計算ダイアログの図　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　放射パターン図



観測点の移動する面

偏波

観測点の位置(φ、θ）

表示の種類

設定、グラフの横軸

XZ面、YZ面

eθ

φ(0,90,1)、θ(-180,180,100)

rE(θ)

θ

XZ面、YZ面

eφ

φ(0,90,1)、θ(-180,180,100)

rE(φ)

θ

XY面

eθ

φ(-180,180,100)、θ(90,90,0)

rE(θ)

φ

XY面

eφ

φ(-180,180,100)、θ(90,90,0)

rE(φ)

φ



理論解との比較

半波長ダイポールアンテナの理論界と放射パターンの比較を行いました。計算の条件は以下のとおりです。

・周波数　5.01GHz（アンテナの長さが、（1/2）波長になるような周波数を選択）

・XZ面で観測した場合の放射特性。観測点の位置の設定は、φ（最小値:0[deg],最大値:90[deg],分割数:0）、θ(最小値：-180[deg],最大値：180[deg],分割数：100)。

・表示の種類：POWER,、単位：dBi。

・電磁波指向性計算タブで、利得の種類、受け入れ電力基準を選択しました。操作方向は、次通りです。指向性計算ダイアログの、”その他の設定”ボタンを押すと、”電磁波指向性設定”ダイアログが表示されます。そこで、利得の種類、受け入れ電力基準を選択しました。

参考図書：　電波工学の基礎　実教出版　本郷廣平著



美しい放射のアニメーションの作り方

4.5GHzでのアニメーション

見栄えの良い放射のアニメーションを作るには、空気領域を広くとります。1波長以上の空間を用意しましょう。
大きな空気領域を作成したうえにPMLを使用すると、メッシュ数が増えて解析が困難になります。
吸収境界を利用して、メッシュ数の増加を抑制します。

また、メッシュサイズを小さくする方が美しいアニメーションが描けます。
本例題で扱ったモデルと違う設定項目のみを記述します。
下図、左がモデル図、右が解析結果として得られた電界のコンター図です。
空気領域の球の中心をとおり、アンテナを含む面で断面図をとりました。







■設定項目

　解析条件 -> 開放境界タブ->　吸収境界

　解析モデル->空気領域の大きさ　半径60

　解析モデル->メッシュサイズ　4

  解析->メッシュ解析の設定->要素の種類　２次要素



■描画時の解析結果ウィンドウの状態

※ コンター図の見た目の分かりやすさのための設定です。作成されるアニメーションには影響ありません。



■描画設定のコンタータブ



■断面図

空気領域の中心を通りYZ平面に平行な断面をコンターで表示すると、上の右側のような図が得られます。
アニメーションを作成すると本節の最初のアニメーションのように、電磁波が放射される様子を見ることができます。
