番号
例題タイトル
例題イメージ
使用条件および機能
参考情報
誘電体装荷導波管フィルタ
調和解析
高速スイープ
入出力ポート
電気壁
アダプティブメッシュ
メッシュ数 643
解析時間 12秒
最大消費メモリ 85MB
非可逆素子
調和解析
逐次スイープ
静磁界
テンソル透磁率
入出力ポート
アダプティブメッシュ
メッシュ数 6549
解析時間 2分0秒
最大消費メモリ 523MB
らせんアンテナ
（整合回路付き）
調和解析
高速スイープ
開放境界
内部ポート
集中定数
アダプティブメッシュ
メッシュ数 11069
解析時間 51秒
最大消費メモリ 616MB
ホーンアンテナ
調和解析
逐次スイープ
入出力ポート
開放境界
アダプティブメッシュ
メッシュ数 7874
解析時間 15秒
最大消費メモリ 312MB
空洞共振器
調和解析
高速スイープ
入出力ポート
アダプティブメッシュ
メッシュ数 6576
解析時間 26秒
最大消費メモリ 187MB
平面アンテナ
調和解析
高速スイープ
内部ポート
開放境界
電気壁
アダプティブメッシュ
メッシュ数 7151
解析時間 47秒
最大消費メモリ 322MB

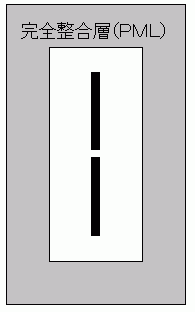

ダイポールアンテナ
調和解析
高速スイープ
開放境界（PML）
内部ポート
アダプティブメッシュ
メッシュ数 84069
解析時間 1分20秒
最大消費メモリ 782MB
オープンスタブ
調和解析
高速スイープ
アダプティブメッシュ
メッシュ数 15830
解析時間 1分49秒
最大消費メモリ 726MB

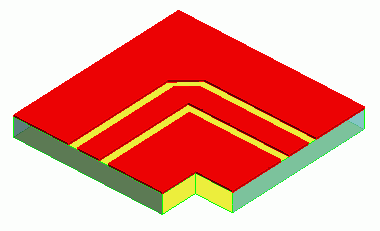

コプレーナ線路ベンド部
調和解析
高速スイープ
コプレーナ線路
アダプティブメッシュ
メッシュ数 15007
解析時間 1分10秒
最大消費メモリ 526MB
ストリップラインコイル
調和解析
高速スイープ
ストリップ線路
アダプティブメッシュ
メッシュ数 5260
解析時間 23秒
最大消費メモリ 193MB
ＴＥモード
誘電体共振器
(3D)
共振解析
導体壁
メッシュ数 2580
解析時間 14秒
最大消費メモリ 95MB
ＴＥモード
誘電体共振器
(2D)
共振解析
軸対称モデル
電気壁（対称軸）
導体壁
メッシュ数 161
解析時間 0秒
最大消費メモリ 71MB
コルゲート導波路
共振解析
周期境界条件
分散曲線
メッシュ数 1925
解析時間 1秒
最大消費メモリ 71MB
同軸線路
導波路解析
（伝搬定数解析）
積分路
電気壁
アダプティブメッシュ
メッシュ数 208
解析時間 3秒
最大消費メモリ 73MB
MSLフィルタ導波路
（1/2モデル）
調和解析
高速スイープ
1/2モデル
マイクロストリップ線路
アダプティブメッシュ
メッシュ数 1130
解析時間 10秒
最大消費メモリ 101MB
積層コンデンサ
調和解析
逐次スイープ
アダプティブメッシュ
メッシュ数 7370
解析時間 3分10秒
最大消費メモリ 346MB
差動線路
（結合線路）
コネクタ付き
調和解析
逐次スイープ
差動モード
アダプティブメッシュ
メッシュ数 6368
解析時間 34秒
最大消費メモリ 215MB
差動線路
（結合線路）
コネクタなし
調和解析
逐次スイープ
差動モード
アダプティブメッシュ
メッシュ数 10115
解析時間 1分8秒
最大消費メモリ 292MB
差動線路の導波路解析
導波路解析
差動モード・コモンモード
メッシュ数 364
解析時間 7秒
最大消費メモリ 79MB

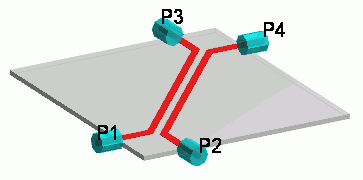

差動線路のSパラメータ解析
調和解析
逐次スイープ
差動モード・コモンモード
アダプティブメッシュ
メッシュ数 19792
解析時間 1分54秒
最大消費メモリ 970MB
差動線路のミックストモードSパラメータ解析
調和解析
逐次スイープ
伝搬モード変換機能
差動モード・コモンモード
アダプティブメッシュ
メッシュ数 23561
解析時間 2分35秒
最大消費メモリ 1133MB
円形導波管同軸変換器の解析
調和解析
逐次スイープ
アダプティブメッシュ
メッシュ数 5217
解析時間 25秒
最大消費メモリ 204MB
ループアンテナの解析
調和解析
逐次スイープ
集中定数
アダプティブメッシュ
メッシュ数 11866
解析時間 3分5秒
最大消費メモリ 580MB
アレイアンテナ
調和解析
高速スイープ
フィールド重ね合わせ
アダプティブメッシュ
メッシュ数 12816
解析時間 1分5秒
最大消費メモリ 590MB
TDR解析
調和解析
逐次スイープ
TDRへ変換
アダプティブメッシュ
メッシュ数 36786
解析時間 3分2秒
最大消費メモリ 766MB

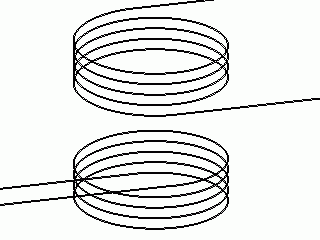

コイル間の電力伝送
調和解析
メッシュ数 22613
解析時間 1分55秒
最大消費メモリ 905MB
平面波入射
調和解析
入射波（平面波）
メッシュ数 6812
解析時間 5秒
最大消費メモリ 403MB

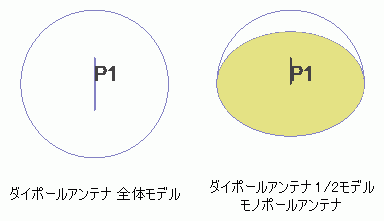

対称面や無限グランド面を持つアンテナの解析
調和解析
高速スイープ
対称性と無限グランド面の設定
アダプティブメッシュ
メッシュ数 14075
解析時間 50秒
最大消費メモリ 765MB
村田製品のCAEデータを使用した解析(RFインダクタ)
調和解析
高速スイープ
ブラックボックスDB
アダプティブメッシュ
村田製品のCAEデータを使用した解析(マジックストラップ®)
調和解析
高速スイープ
ブラックボックスDB
アダプティブメッシュ
導波管を伝搬する特定の伝搬モードの解析
調和解析
導波路の計算で求めるモード数
実際に３次元解析で使用するモード数
モードの選択
アダプティブメッシュ
ステップ1
メッシュ数 7634
解析時間 11秒
最大消費メモリ 182MB
ステップ2
メッシュ数 7414
解析時間 11秒
最大消費メモリ 273MB
電気的に孤立したグランド電極
調和解析
逐次スイープ
伝搬モード変換機能
グランド
アダプティブメッシュ
メッシュ数 37318
解析時間 1分54秒
最大消費メモリ 1605MB
微小ダイポールアンテナの電磁界
調和解析
逐次スイープ
電流ポート
周辺電磁界
ダイプレクサ
調和解析
高速スイープ
アダプティブメッシュ
アダプティブメッシュを行う周波数を設定する
メッシュ数 2607
最大消費メモリ 124MB

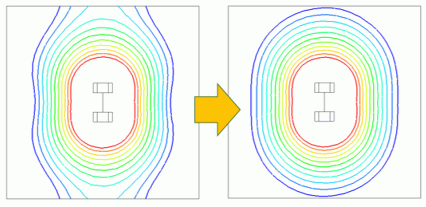

電磁界補正
調和解析
逐次スイープ
開放境界に起因する電磁界の誤差を補正する
過渡解析によるTDR解析
過渡解析
ポート毎に入力を行う
インパルス波、ステップ波

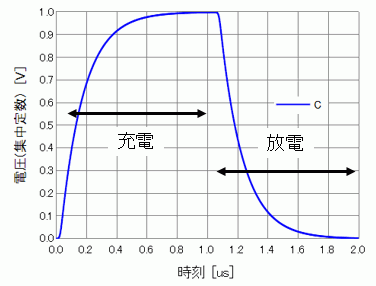

コンデンサの充電放電過程
過渡解析
電圧ポート
集中定数境界

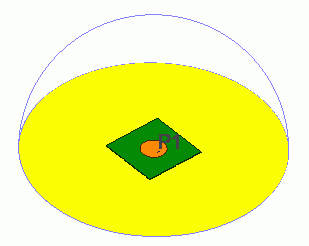

円形パッチアンテナ
過渡解析
ポート毎に入力を行う
フィールドを出力
リスタート
周波数選択板
調和解析
波長より大きいポート
電磁共鳴型の無線電力伝送
調和解析
開放境界
地中レーダー
過渡解析
ポート毎に入力を行う
フィールドを出力
