番号
例題タイトル
例題イメージ
使用条件および機能
参考情報

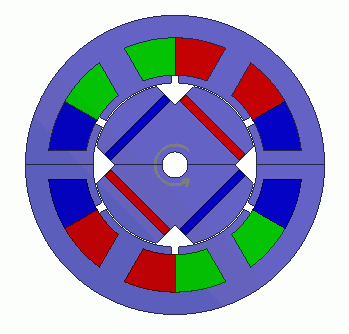

IPMモータの基本特性解析(入力電流指定)
過渡解析
回転機
ラジアルギャップ
外部回路連成
積層（均質化法）
メッシュ数 5090
解析時間 1分54秒
最大消費メモリ 100MB
SPMモータの基本特性解析(入力電流指定)
過渡解析
回転機
ラジアルギャップ
外部回路連成
積層（均質化法）
メッシュ数 5090
解析時間 1分54秒
最大消費メモリ 100MB

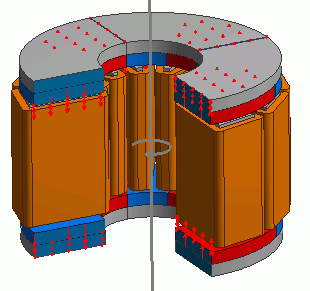

アキシャルギャップ型モータのコギングトルク解析
過渡解析
回転機
アキシャルギャップ
メッシュ数 200915
解析時間 22分52秒
最大消費メモリ 714MB
誘導電動機(IM)の始動特性解析
過渡解析
回転機
ラジアルギャップ
外部回路連成
運動連成
メッシュ数 19634
解析時間 7分6秒
最大消費メモリ 622MB
IPM発電機の発電量解析
過渡解析
回転機
ラジアルギャップ
外部回路連成
メッシュ数 8408
解析時間 6分2秒
最大消費メモリ 89MB
アウターロータモータのトルク解析
過渡解析
回転機
ラジアルギャップ
アウターロータ
外部回路連成
メッシュ数 6482
解析時間 2分6秒
最大消費メモリ 143MB
IPMモータの基本特性解析(入力電圧指定)
過渡解析
回転機
ラジアルギャップ
外部回路連成
電流源素子
積層（均質化法）
メッシュ数 5090
解析時間 1分54秒
最大消費メモリ 100MB
コイルの鉄損(B-Hカーブを考慮した交流の解析)
過渡解析
鉄損
メッシュ数 11241
解析時間 50秒
最大消費メモリ 115MB
IPMモータの着磁解析
過渡解析
着磁解析
着磁結果引用解析
積層（均質化法）
メッシュ数 5090
解析時間 15秒
最大消費メモリ 100MB
例題１０ １２０度通電DCモータ（SW素子利用）
過渡解析
回転機
ラジアルギャップ
外部回路連成
スイッチ素子
積層（均質化法）
メッシュ数 3161
解析時間 54秒
最大消費メモリ 100MB
例題１１ コイルアンテナ+共振用コンデンサの磁界分布解析
過渡解析
外部回路連成
コンデンサ素子
メッシュ数 13700
解析時間 1分22秒
最大消費メモリ 257MB
例題１２ 任意波形電流入力での鉄損解析(三角波)
過渡解析
鉄損
メッシュ数 11241
解析時間 1分40秒
最大消費メモリ 115MB
SPMモータの減磁解析
過渡解析
回転機
ラジアルギャップ
外部回路連成
不可逆減磁
積層（均質化法）
メッシュ数 5090
解析時間 1分54秒
最大消費メモリ 100MB
誘導電動機(IM)の回転速度指定解析
過渡解析
回転機
ラジアルギャップ
外部回路連成
メッシュ数 8916
解析時間 5分54秒
最大消費メモリ 269MB
リニアモータの推進力解析
過渡解析
並進機
外部回路連成
メッシュ数 417190
解析時間 8分17秒
最大消費メモリ 6540MB
