1. [モデル]タブの、

   [解析条件]をクリックします。

   [解析条件の設定]ダイアログが表示されます。

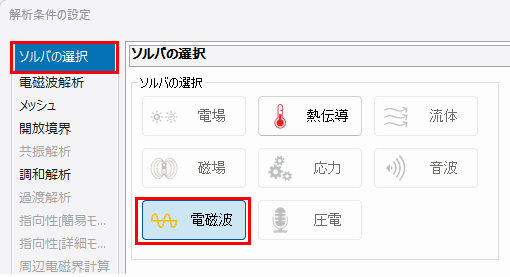

2. [ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトの選択]タブで

   [電磁波]にチェックします。

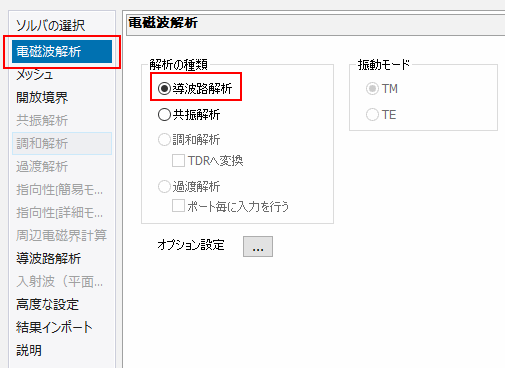

3. [電磁波解析]タブをクリックします。

   [解析の種類]で[導波路解析 マイクロストリップラインや導波管など、電磁波が伝搬する導波路に対して、伝搬モードや伝搬定数を計算する。]を

   チェックします。

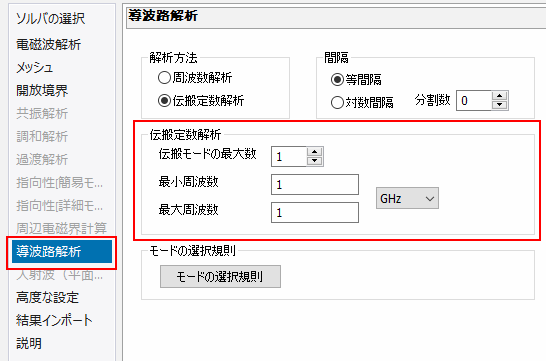

4. [導波路解析]タブをクリックします。

   以下のように設定します。

   最小周波数：1 [GHz]

   最大周波数：1 [GHz]

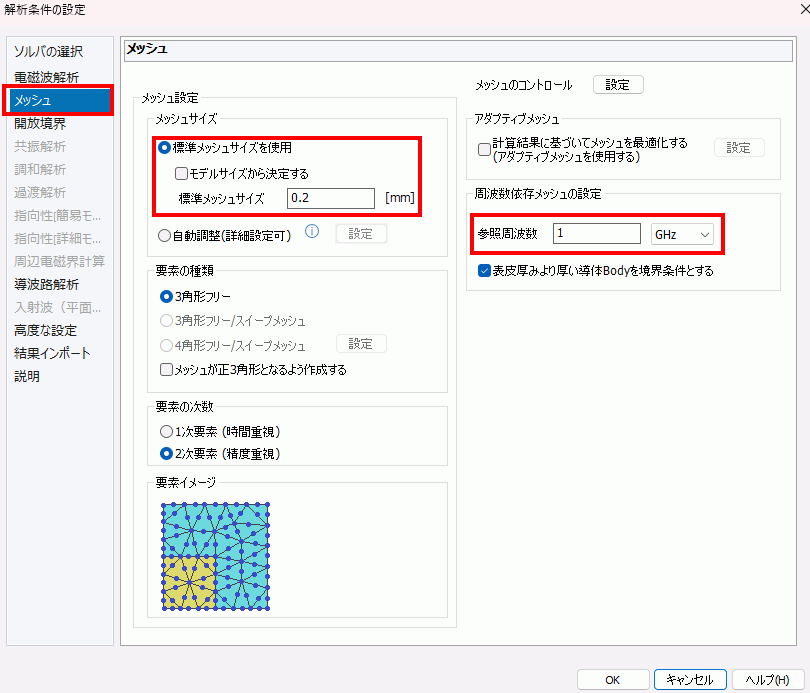

5. [メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。]タブをクリックします。

   [標準メッシュサイズを使用]をチェックします。

   [モデルサイズから決定する]のチェックを外し、[標準メッシュサイズ]の項目に0.2を入力します。

   参照周波数:1 [GHz]を設定します。

   をクリックします。

これで解析条件の設定ができました。
