Nastran形式ファイルを利用する場合

項目

詳細説明

Nastran形式の

メッシュを開く

機能概要

メッシュデータの一般的なフォーマットであるNastran形式ファイルを使用して、メッシュ生成を行ないます。

(ファイル拡張子は.bdf,.nas,.dat)

使用可能な解析条件

• 解析空間  :  3次元 / 2次元      (軸対称解析には対応していません)

• モデル単位 :  m / mm               (μm単位系には対応していません)

使用可能なソルバ

• 電場解析

• 磁場過渡解析(Luvens （ルーベンス） Femtetの磁場過渡解析ソルバの名称)

• 応力解析

• 圧電解析

• 音波解析

          ※上記ソルバ 解析の種類に応じて、電磁界や応力を計算するソフトでも、解析条件や境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件によっては対応していないケースがあります。

使用可能な要素

• 3次元 : 四面体、四角錐、三角柱、六面体

• 2次元 : 三角形、四角形

          それぞれ1次要素、2次要素共に使用可能です。

詳細説明

詳細は「Nastran形式のメッシュを使用した解析」を参照してください。

Nastran形式で

メッシュを保存

機能概要

メッシュ生成後、メッシュデータの一般的なフォーマットであるNastran形式でメッシュ情報をファイルに

出力する事ができます(拡張子.nas)。

市販の構造解析・熱解析ソフトにデータを渡して解析する事ができます。

詳細説明

詳細は「Nastran形式でメッシュを保存」を参照してください。

保存方法

メッシュ生成後、[ツール]タブの

の

[Nastran形式でメッシュを保存]を実行します。

保存時に以下のオプションを選択することも可能です。

• [ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。のプロパティIDに任意の値を指定する]

各ボディのID(PSOLIDやPSHELLのID番号)は、通常自動で設定されますが、任意の値を指定できます。

• [XY平面に変換して出力する]

Femtetにおける2次元解析は、XZ平面が使用されますが、節点の座標をXY平面に変換して出力します。

※2次元解析でのみ利用可能です。

• [ステータとロータを別のファイルで出力する]

ステータとロータの節点、要素等の各データを別のファイルに分けて出力します。

節点と要素の番号は、それぞれ1番から付与されます。

ファイル名は、指定した名前の最後尾に「_Stator」「_Rotor」が付与されます。

※磁場過渡解析でのみ利用可能です。

応力解析または圧電解析実行済みの場合は変位の解析結果を反映した変形後の形状のメッシュ出力も可能です。

「節点座標に解析結果の変位を反映しますか?」とメッセージが出ますので、「はい」を選択してください。

複数のモードの解析結果が存在する場合はモードの個数分の変位を反映したNastran形式ファイルが出力されます。

Nastran形式で

発熱分布を保存

機能概要

解析実行後、Nastran形式でメッシュ情報と発熱分布をファイルに

出力する事ができます(拡張子.bdf)。

市販の熱解析ソフトにデータを渡して解析する事ができます。

詳細説明

出力されるメッシュ情報には以下の情報が含まれています。

• 四面体要素を構成する節点番号

• 節点の番号と座標

• 要素の発熱密度[W/m3]

寸法の単位はm(メートル)です。

受け取る市販ソルバで材料定数を設定しなおす必要があります。

保存方法

解析実行後、[ツール]タブの

の

[Nastran形式で発熱分布を保存]を実行します。

• 保存機能対象外の解析では上記メニューが無効となります。


メッシュからモデルデータ生成

機能概要

Nastran形式のメッシュファイル(ファイル拡張子は.bdf,.nas,.dat)を使用して、

Femtet形式のモデルデータを生成することができます。

生成したモデルは、通常のモデルと同様に解析の設定をすることができます。

詳細説明

詳細は「Q14.メッシュからモデルをつくりたい」を参照してください。

Nastran形式の結果(.op2)を

読み込む

機能概要

Nasｔran形式での結果 .op2ファイルを読み込み、Femtet上で結果表示できます。

読み込み方法

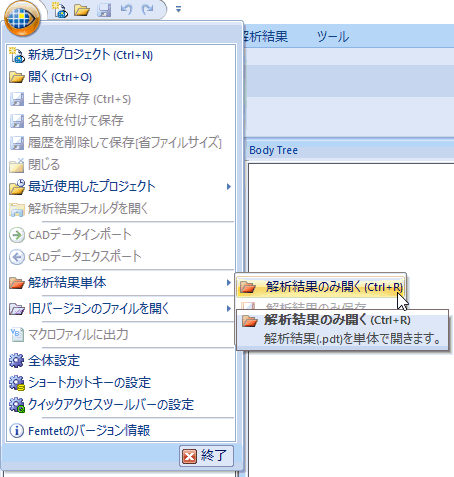

[ファイルメニュー]から[解析結果のみ開く]をクリックします。

ファイルの種類でOutput File(*.op2)を選択して、表示するファイルを選択します。

詳細説明

詳細は「Ｎａｓｔｒａｎ形式の結果(.op2)読み込み」を参照してください。
