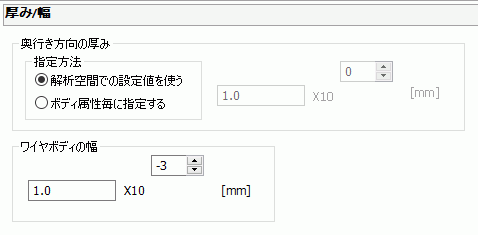

厚み・幅タブ

ボディの厚み、幅を設定するタブです。

[Body 属性の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。

設定項目

解説

奥行き方向の厚み

2次元解析での、奥行き方向（Y軸方向）の厚みを設定します。

詳細は「2次元の厚みの取り扱い」を参照してください。

指定方法

解析空間での設定値を使う：

「解析空間の設定」での設定値が使用されます。

全ボディ同じ厚みで良い場合は、こちらを選択して下さい。

ボディ属性毎に設定する：

ボディ毎に厚みを変えたい場合は、こちらを選択して下さい。

ワイヤボディの幅

ワイヤボディの（XZ面内の）幅を指定します。

設定項目	解説
ワイヤボディの幅	ワイヤボディの（XZ面内の）幅を指定します。

設定項目

解説

シートボディの厚み

シートボディの厚みを指定します。

指定した厚みを考慮した計算結果が得られます。

ワイヤボディの断面積

ワイヤボディの断面積を指定します。

指定した断面積を考慮した計算結果が得られます。
