ジョイント荷重境界

二つのジョイント荷重境界の間の荷重を有効にするためにはペア設定を行い、荷重値を設定する必要があります。

ジョイント荷重境界ペア設定する方法を以下に示します。

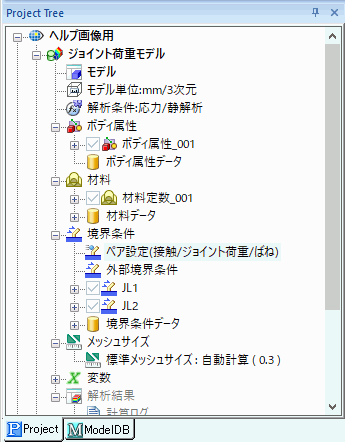

あらかじめ、ジョイント荷重境界条件JL1、JL2がそれぞれ異なるトポロジーに設定されている前提で説明します。

設定項目

解説

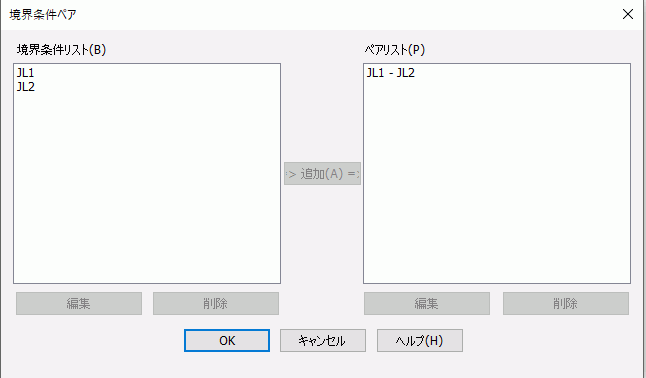

境界条件リスト

解析用データベースに登録されている境界条件のうち、

ペア設定の対象となる境界条件の一覧が表示されます。

ダブルクリックすると境界条件ダイアログが起動し、設定項目を編集できます。

[Delete]キーを押すと境界条件が削除されます。

ペアリスト

登録されている、境界条件のペアを表示します。ダブルクリックすると以下に示す、

境界条件ペアの編集ダイアログが起動し、境界条件ペアに関連する設定項目

(ジョイント荷重の場合はジョイント荷重の値）を編集できます。

[Delete]キーを押すと境界条件ペアが削除されます。

追加

境界条件リストから、ペアとなる境界条件を選択し、追加ボタンを押すと、

境界条件ペアの編集ダイアログが起動し、[OK]を押すと境界条件ペアが作成されます。

削除

それぞれのリストから境界条件を削除できます。

編集

ジョイント荷重の値を設定します。

設定項目	解説
ジョイント荷重	設定するジョイント荷重が正の値の場合引き合う方向の力が考慮されます。逆に負の値の場合、反発する方向の力が考慮されます。非線形解析の場合はペアの位置関係に連動して荷重の方向も変わります。
拘束なし軸方向以外拘束する	・拘束なし　：該当箇所に荷重を加えるのみの解析になります。・軸方向以外拘束する　：ペアの形状の重心同士をつなぐ方向を軸とし、　軸以外の方向を拘束することで、実際にボルトで固定したような　拘束が得られます。ただし、この条件を適用した境界付近は通常より　応力が大きく出る可能性があるため、付近の応力を確認する場合は　注意が必要です。
時間依存と重み関数	静解析でのステップ解析、過渡解析においてはジョイント荷重の時間依存性が設定できます。
