接触境界ペア
Femtetの応力解析で「接触表面」の境界条件を用いた接触解析を行うには
「接触面」と「被接触面」の境界面のペア設定を行う必要があります。
ここではその設定方法を説明します。
自動ペア設定
接触面に対して、あらかじめ手動で被接触面とのペアが設定されていない場合には、解析直前に、
自動的にペア設定を行います。
自動ペア設定の機能を使用する場合、「接触面」と「被接触面」を設定するだけで、手動でのペア設定は不要です。
相手の「被接触面」が一つもペア設定されていない「接触面」について、
解析モデルに存在するすべての「被接触面」と接触ペアを設定します。
-
摩擦を考慮する場合は手動ペア設定が必要です。
- 「接触面」や「被接触面」が複数の場合、不要なペア設定をしてしまうことで、解析の収束性が悪くなる場合があります。
その場合は、手動で、必要な箇所だけペア設定を行ってください。
- 「接触面」や「被接触面」が一つずつで、摩擦を考慮しない場合は上記２点の問題は発生しないため、手動でペア設定をする必要はありません。
手動ペア設定の方法

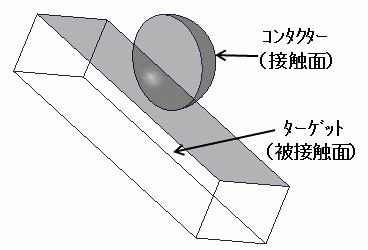

上のモデルで境界条件コンタクターと境界条件ターゲットを接触境界ペア設定する方法を以下に示します。
接触境界ペアの変更方法（メニュー）
|
|
|
|
接触境界ペアの変更方法（プロジェクトツリー）
|
|
|
|

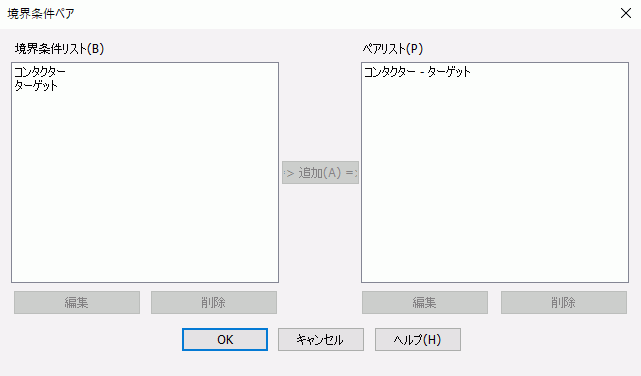

境界条件ペアダイアログ設定項目
|
設定項目 |
解説 |
||||
|
境界条件リスト |
解析用データベースに登録されている境界条件のうち、 ペア設定の対象となる境界条件の一覧が表示されます。 ダブルクリックすると境界条件ダイアログが起動し、設定項目を編集できます。 [Delete]キーを押すと境界条件が削除されます。 |
||||
|
ペアリスト |
登録されている、境界条件のペアを表示します。ダブルクリックすると以下に示す、 境界条件ペアの編集ダイアログが起動し、境界条件ペアに関連する設定項目 （接触境界の場合は摩擦係数）を編集できます。 [Delete]キーを押すと境界条件ペアが削除されます。 |
||||
|
追加 |
境界条件リストから、ペアとなる境界条件を選択し、追加ボタンを押すと、 境界条件ペアの編集ダイアログが起動し、[OK]を押すと境界条件ペアが作成されます。 |
||||
|
削除 |
それぞれのリストから境界条件を削除できます。 |
||||
|

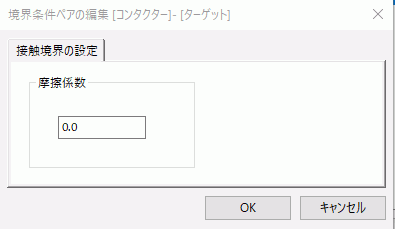

編集 |
摩擦係数を設定します。
|
注意：
接触境界ペア設定する接触表面は必ず一方のタイプが「接触面」、
もう一方のタイプが「被接触面」と設定されている必要があります。
