密度タブ

材料の密度を設定するタブです。

[材料定数の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。

応力解析（加速度オプション、共振解析）、熱伝導解析（過渡解析）、流体解析を行う場合に必要となります。

音波解析の説明は、この下の”音波解析の密度タブ”の項を見てください。

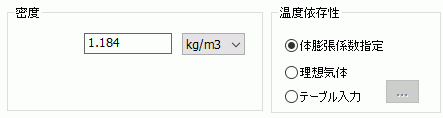

設定項目	解説
密度	仮数部に入力できる値は0より大きい実数です。
温度依存性	「熱流体解析タブ」で[浮力を考慮する(自然対流)]をチェックしている場合に設定する必要があります。以下のどちらかを設定します。気体材料で温度差が大きい場合、理想気体を推奨します。 [体膨張係数指定] 密度は環境温度との温度差と体膨張係数に比例して変化します。 [理想気体] 圧力一定を仮定した状態方程式により密度を計算します。 [テーブル入力] 温度-密度テーブルにて温度依存性をもつ密度を直接入力することが可能です。密度の温度依存性は浮力を計算する時のみに使用されます。それ以外は密度指定値を使用します。
体膨張係数	温度依存性でをチェックした場合に入力します。仮数部に入力できる値は実数です。

設定項目

解説

密度

音波、調和解析の場合に、複素数で入力できます。

音波、過渡解析の場合は、実数で入力します。

周波数依存

音波、調和解析の場合のみで有効です。

周波数依存性のあり、なしのいずれかを選択します。

ありを選択したの場合、をクリックすると、[周波数-密度]曲線テーブルが開きます。

ここに、周波数と、それに対応した密度の実部、虚部を入力します。
