外部境界条件
電磁波解析の場合、外部境界には電気壁や導体壁が多く、また空気に接する固体の熱伝導解析には熱伝達・対流境界や輻射境界が多く、
それらをいちいち設定するのは面倒です。

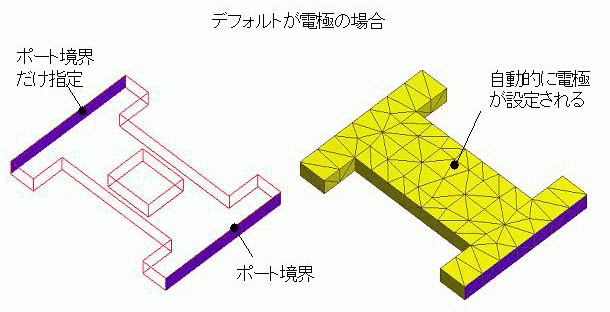

そこで、外部境界条件を電気壁や熱伝達・対流境界や輻射境界に変更することで、それらを自動的に設定させるようにできます。
なお、境界条件が設定された外部境界には、外部境界条件は設定されません。
外部境界の定義
境界には外部境界と内部境界との２種類あり、外部境界は１つのボディにだけ接する境界であり、内部境界は２つのボディに接する境界です。
外部境界条件のデフォルト
各解析毎に異なります。
|
解析 |
境界条件 |
|
電場解析 |
|
|
磁場解析 |
電気壁 |
|
熱伝導解析 |
断熱 |
|
応力解析 |
拘束なし |
|
電磁波解析 |
電気壁 |
|
圧電解析 |
磁気壁／拘束なし |
|
音波解析 |
|
|
流体解析 |
固体壁 |
|
簡易流体解析 |
壁面 |

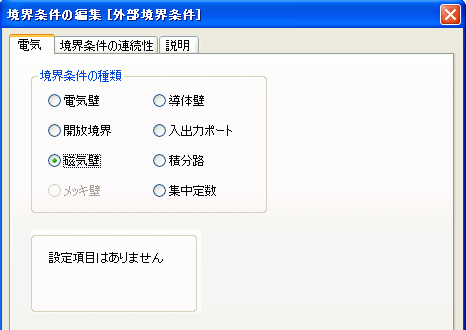

外部境界条件の変更
外部境界条件の変更方法（メニュー）
|
|
|
|
を選択します。

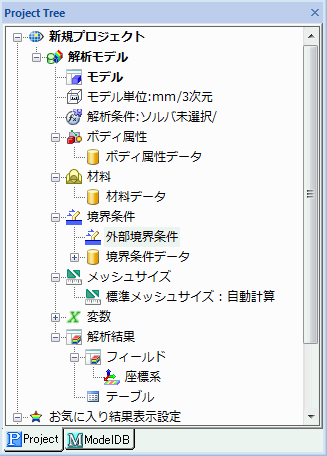

外部境界条件の変更方法（プロジェクトツリー）
|
|
|
|
