境界条件の設定方法

1. [モデル]タブの

   の

   で境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件を付けたいトポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。の項目に切り替えます。


2. 属性をつけたいトポロジを選択します。


3. ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。を選択した場合、ボディの形状に応じて境界条件が付くトポロジが変わります。


   選択ボディの種類	境界条件が付くトポロジ
   点ボディ (VertexBody 点形状のボディ)	ボディを構成する全ての点トポロジ
   ワイヤボディ (WireBody 直線、曲線、あるいはそれらの形状の集合体で構成されたボディ)	ボディを構成する全ての辺トポロジ
   シートボディ (SheetBody 面形状（四角形、多角形、円、楕円など）をもつボディ)	ボディを構成する全ての面トポロジ
   ソリッドボディ (SolidBody 立体形状（立方体、多面体、球、円柱など）をもつボディ)	ボディを構成する全ての面トポロジ



3. 右クリックしてメニューを表示させ[境界条件]をクリックします。

   （または[解析属性]タブの、

   [境界条件] をクリックします。）

• 境界条件の設定は、プロパティからも行うことができます。

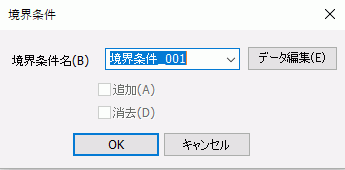

4. [境界条件]ダイアログに境界条件名を入力し、をクリックします。

• 選択したトポロジに、境界条件が設定されていない場合、自動で

新しい名称が表示されます。(境界条件名欄に「境界条件_xxx」(xxxは数字)、

と表示されます)

• 選択したトポロジに、境界条件が１つだけ設定されている場合、その名前が表示されます。
  ただし、境界条件が複数設定されている場合や、トポロジを複数選択していて、
  それぞれ異なる境界条件が設定されている場合は、ブランクになります。


• [境界条件]ダイアログの[追加]にチェックを入れた場合は、
  選択したトポロジに既に付与されている境界条件を残したまま、境界条件を追加します。
  [追加]にチェックを入れない場合は、
  選択したトポロジに既に付与されている境界条件を削除して、境界条件を設定します。


• 設定されている境界条件を削除したい場合は、
  [境界条件]ダイアログの[削除]にチェックを入れて、削除したい境界条件名を選択して[OK]ボタンをクリックしてください。


5. 境界条件の内容を設定します。

   をクリックすると、[境界条件の編集]ダイアログが
   表示されます。
   左側のタブを切り替えて各項目の設定を行います。
   各タブの詳細は「境界条件タブ一覧」を参照してください。
   境界条件の種類を選択し、その後下にある内容を設定します。
   各入力項目には、解析条件/材料定数/境界条件/ボディ属性用変数を入力することができます。


6. 各編集ダイアログで表示されるタブはソルバ、解析条件の設定によって変化します。

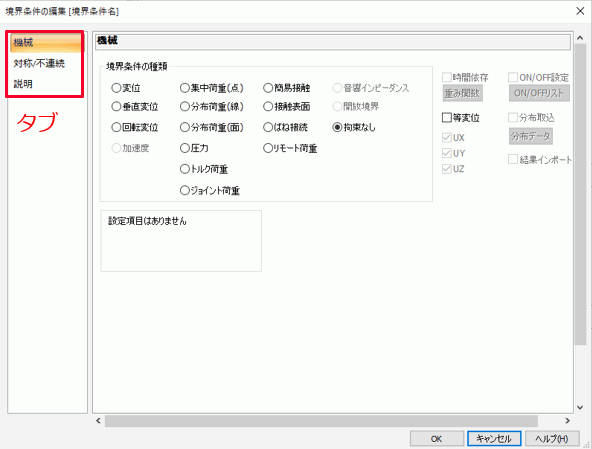

　　　　　　　　　　境界条件の編集ダイアログ例

6. をクリックします。

• 境界条件の内容を後で変更、確認したい時は
  Projectツリーの境界条件の中にある編集したい境界条件のラベルを
  ダブルクリックすると編集ダイアログが表示されます。
