アダプティブメッシュ収束状況

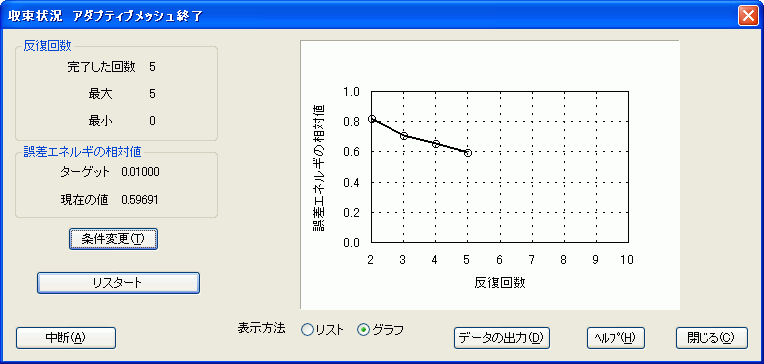

アダプティブメッシュをONにしてメッシュを実行すると、その収束状況を下図のダイアログで自動表示します。

一度閉じたあとで再表示したい場合は、[モデル]タブの

から、[解析実行]の下の▼を押下し、
サブメニューから、[収束状況]を選択して下さい。

操作方法は以下のとおりです。

項目	説明
条件変更	アダプティブメッシュの条件を変更します。詳細は「アダプティブメッシュの設定」を参照してください。
リスタート	メッシュ/解析を再実行します。アダプティブメッシュの最大反復回数を増やす、もしくは、精度を上げて再実行した場合は、前回の続きから実行します。アダプティブメッシュ中は「次の反復でアダプティブ終了」のボタンになります。押すと次の最大反復回数を次回に設定します。解除すると元の回数に戻ります。
中断	解析を中断します。<ＥＳＣ>キーでの中断と同じ機能です。
表示方法	収束状況の表示方法を切り替えます。
データの出力	収束状況のデータをcsv形式で出力します。
