パラメトリック解析の手順

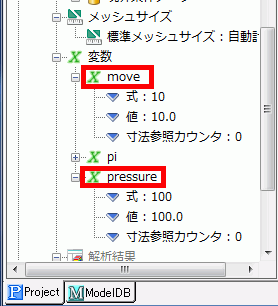

変数を定義する

Projectツリーで変数を定義します。
詳しい手順は「変数について」の変数の使用手順を参照して下さい。

定義した変数をモデルや各種条件に割り当てる

解析条件/材料定数/境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件/ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。属性用変数については、
各種条件設定ダイアログの入力項目に、変数名を入力する事で割り当てられます。

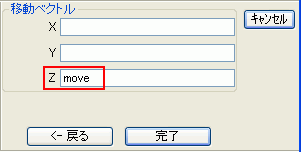

変数については、形状作成時の寸法入力の際に
定義しておいた変数名を入力することで割り当てられます。

既に作成済みのモデルの寸法に変数を割り当てたい場合は、
Historyツリーを使用します。
Historyツリーで値の代わりに変数名を入力して下さい。
詳しい手順は「履歴編集方法(Historyツリー）」の編集の手順を参照して下さい。


パラメトリック解析ダイアログを起動する

モデルの準備が整ったら、

[モデル]タブの

[解析実行] 下▼をクリックし、[パラメトリック解析] をクリックすると表示されます。

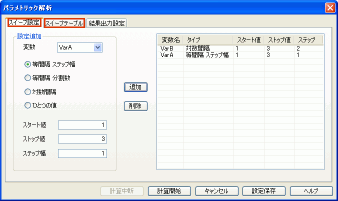

変数のスイープ条件を設定する

定義した変数毎にどのようにスイープさせるかを設定します。
[スイープ設定]タブでスイープ条件を追加します。複数の条件が追加できます。
[スイープテーブル]タブで実際の条件が確認できます。

詳しくは「スイープ設定」、および「スイープテーブル」を参照して下さい。


出力する結果を設定する

[結果出力設定]タブで何の結果を出力するか設定します。
複数の結果を設定できます。

詳しくは「結果出力設定」を参照して下さい。

計算を実行する

計算開始ボタンをクリックします。

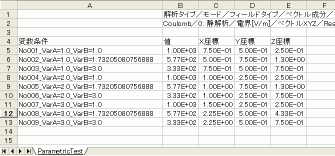

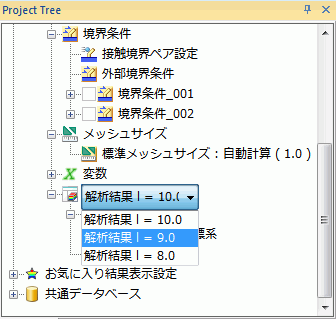

計算が終了すると、右図のように結果がcsvファイル データをカンマ","で区切って並べたファイル形式に出力されます。
