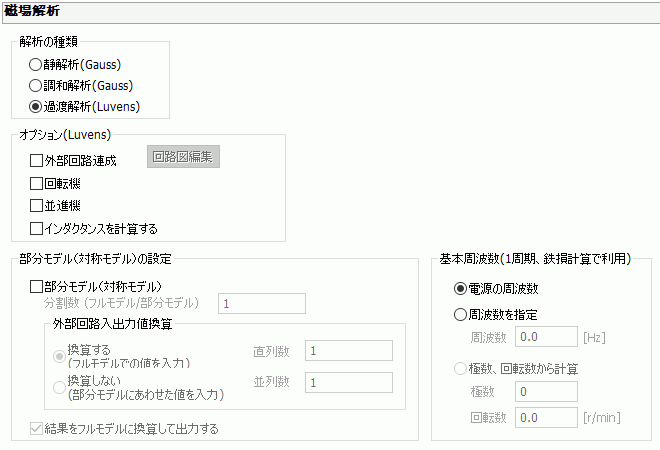

磁場解析タブ

設定項目

解説

解析の種類

静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。

一定の荷重、電圧、電流を加える解析

調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。

正弦波で変化する荷重、電圧(交流)、電流(交流)に対する応答解析

過渡解析 時間的にフィールド分布が変化している解析。

過渡状態(時間と共に変化する状態)の解析

（注）磁場過渡解析は特別オプション機能です。

解析オプション

解説

トルクの計算を行う

電磁力によるトルクを計算するときにチェックします。

『解析の種類』が静解析で、『解析空間』が2次元もしくは3次元の場合に計算可能です。

インダクタンスの計算を行う

自己インダクタンス、相互インダクタンス、インピーダンス(調和解析のみ）を計算するときにチェックします。

• 詳細は、「インダクタンス計算」を参照下さい。

• 静解析の場合は、[インダクタンスの計算を行う]で固定です。

• 多少計算に時間がかかりますので、上記パラメータが不要の場合はOFFにして下さい。


計算タイプ

インダクタンスの計算タイプを以下から選択します。

見掛けインダクタンス

微分インダクタンス

静解析かつ非線形解析時に選択が必要です。

それ以外の場合は、どちらを選択しても同じ結果になります。

詳細は「インダクタンスの計算タイプ」を参照して下さい。

解析オプション

解説

外部回路連成

外部回路との連成解析を行うときにチェックします。

外部回路はを押して、外部回路図エディタを起動して定義します。

回転機

モータや発電機などの回転機を解析するときにチェックします。

回転機解析の詳細な設定は、「回転機タブ」で行います。

並進機

リニアモータやシャフトモータなどの並進機を解析するときにチェックします。

並進機解析の詳細な設定は、「並進機タブ」で行います。

インダクタンスの計算を行う

自己インダクタンス、相互インダクタンスを計算するときにチェックします。

• 多少計算に時間がかかりますので、上記パラメータが不要の場合はOFFにして下さい。

• 過渡解析では、インダクタンスの計算タイプは選択できません。
  詳細は「インダクタンスの計算タイプ」を参照して下さい。

部分モデル(対称モデル)の設定

部分モデル(対称モデル)で解析する際に入力します。

以下の換算、調整のために設定する項目です。

• 出力結果値（トルクなど、結果テーブルに表示される値）の換算

• 外部回路連成時の解析領域と外部回路の関係の調整

• 運動方程式連成時の解析領域（対称モデル）とフルモデルの比率の調整

部分モデル（対称モデル）

解析領域が周期対称など、実際の解析対象に対して部分的なモデル（対称モデル）の場合にチェックします。

　分割数(フルモデル/部分モデル)

　フルモデルを何分割したモデルなのかを設定します。例えば1/4周期対称モデルの場合は「4」を入力します。

　外部回路入出力換算
 外部回路の入力値をフルモデルの値で入力する場合は[換算する]、部分モデルに合わせた値を入力する場合は[換算しない]を選択します。

  また、[換算する]と[結果を実モデルに換算して出力]がONの場合、外部回路関連の出力結果値（回路要素電流など、結果テーブルに表示される値）をフルモデルに換算して出力します。        　[換算する]を選択した場合、外部回路上のコイルの直列/並列接続の回路構成数を[直列数]と[並列数]に入力します。

  具体的な設定方法は、「外部回路換算の設定例」を参照下さい。

  換算処理の詳細は、「外部回路換算」を参照下さい。

結果をフルモデルに換算して出力

出力結果値（トルクなど、結果テーブルに表示される値）を換算して出力する場合にチェックします。

たとえば2次元の1/4周期対称モデルの場合は、トルク値は「素値*モデルの厚み*部分モデルの分割数」となります。

基本周波数(1周期、鉄損計算で利用)

電気角1周期の決定、鉄損計算などで利用する基本周波数を設定します。

過渡解析時のみ有効です。

• 電気角1周期は回転機の平均トルク算出区間や、損失の算出区間、効率の算出区間などに使用されます。
  電気角1周期 = 1/基本周波数 です。

• 鉄損計算での利用については、「鉄損タブ」を参照下さい。


電源の周波数

電源の周波数を自動で参照します。

DC電源の場合は利用できません。

この基本周波数はボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。属性の[電流]タブの設定によって以下のように決定します。

周波数を指定

基本周波数を手動で指定します。

極数、回転数から計算

回転機の極数と回転数から計算します。

極数を入力します。

回転数は「回転機タブ」の回転数が参照されます。
