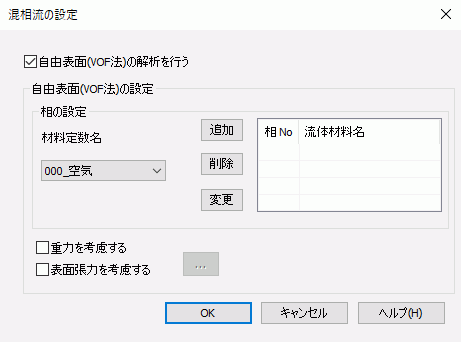

混相流の設定

設定項目

解説

自由表面(VOF法)の解析を行う

チェックを入れることで、自由表面(VOF法)の解析を行うことができます。

詳細はテクニカルノート「自由表面解析(VOF法)」を参照してください。

自由表面(VOF法)の設定

相の設定で、材料リストから材料定数名を選択し、「追加」をクリックすることで、材料を相リストに登録することができます。

最大3相の解析を行うことができます。

相リストで登録されいている相を選択している時、「削除」をクリックすることで登録されている相を削除することができます。

相リストで登録されいている相を選択している時、「変更」をクリックすることで、登録されている相と、材料定数名に選択されている相を入れ替えることができます。

• 材料リストには、解析モデルの材料データ、ユーザーデータベース、材料データベースの材料が表示されます。

• 材料リストにない材料は、あらかじめ解析モデル内に材料データを作成しておく必要があります。
  社外版ヘルプの「新規材料定数の作成方法」を参照してください。

重力を考慮する

チェックを入れることで、相の密度に応じた重力が考慮されます。

表面張力を考慮する

チェックを入れることで、複数の相の間での表面張力が考慮されます。

をクリックすると、「相ペアの設定」が開きます。表面張力係数、接触角デフォルト値を設定することができます。
