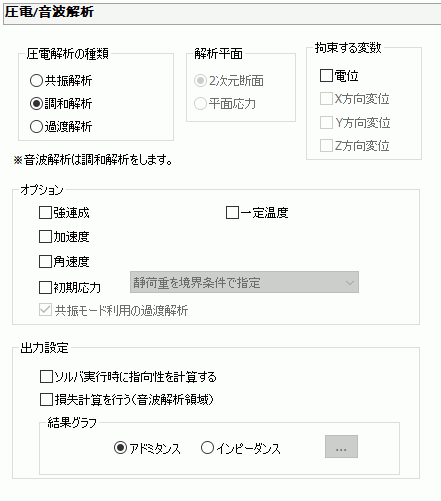

圧電音波解析タブ

設定項目

解説

圧電解析（Rayleigh)の種類

調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。

正弦波で変化する荷重、電圧(交流)、電流(交流)に対する応答解析。

音波解析も調和解析になります。

共振解析 特定の周波数で駆動すると共振し、大きく振動するが、その周波数と振動モードの解析

構造物の共振、電気的な共振(共振器)の解析。音波解析は、圧電の共振周波数で駆動した調和解析になります。

過渡解析 時間的にフィールド分布が変化している解析。

圧電解析、音波解析ともに過渡解析(時間と共に変化する状態の解析)になります。

ただし、圧電音波連成解析で利用できる圧電過渡解析は、[共振モード利用の過渡解析]のみとなります。

その為、[共振モード利用の過渡解析]オプションは常にチェックされた状態です。

この解析は、軸対称解析には対応していません。

解析平面

2次元解析を行う場合にいずれかを選択してください。

2次元断面

解析面に対して厚い振動子です。応力解析の平面ひずみに対応します。

平面応力 2次元応力解析の場合に、モデルの奥行き方向の応力をゼロとみなす近似方法。奥行き寸法が薄い場合に有用。
解析面に対して薄い振動子で、変位は解析面に平行です。


拘束する変数

一般に圧電振動は ｘ，ｙ，ｚ方向の変位と電位ｖの4つの自由度があります。

この中で始めからゼロと分かっている自由度は拘束しておきます。

こうすることで計算時間が短縮でき、不要なモードを計算せずにすみます。

通常の２次元解析ではｙ方向の変位がゼロであるので，Y方向の変位を拘束（チェック）しておきます。

ただしSH波のように奥行き方向に振動するモードを計算する場合には，Y方向を自由にしておく必要があります．

３次元解析では，変位を拘束することはできません．

また圧電体を含まない純弾性体のモデルでは，電位はないので電位を拘束しておきます。

解析オプション

解説

強連成

圧電体の振動に音波領域の抵抗を考慮する解析です。音波領域と、圧電領域を同時に解くため、計算量が増加することに注意してください。

現在、駆動源になることができるのは、電気タブと機械タブの境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件のみ。

加速度

圧電解析タブの説明をご確認ください。

角速度 回転運動をする物体の回転速度を[rad/sec]の単位であらわした物理量

圧電解析タブの説明をご確認ください。

初期応力を考慮した解析

圧電解析タブの説明をご確認ください。

共振モード利用の過渡解析

圧電過渡解析の方法を指定するチェックですが、圧電音波連成解析では、常にチェックが入っています。

圧電解析タブの説明もご確認ください。

設定項目

解説

ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト実行時に指向性を計算する

音波解析タブの説明をご覧ください。

損失計算を行う（音波領域）

音波解析タブの説明をご覧ください。

結果グラフ

圧電解析タブの説明をご覧ください。
