タッチストーンファイルの設定

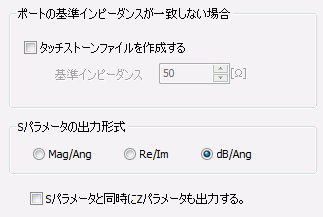

電磁波の３次元調和解析では、ある条件を満たした時だけタッチストーンファイルを出力しますが、このダイアログ

では、その動作に関する設定を行います。

このダイアログで行った設定は、電磁波解析(Hertz)で３次元調和解析を実行する場合のみに有効です。

設定項目	解説
タッチストーンファイルを作成する	チェックしない場合（デフォルト）　　ZpvあるいはZpiが求められている場合にはタッチストーンファイルを出力します。　　ただし複数ポートで基準インピーダンスが異なる場合にはRenormalizeされる前のタッチストーンファイルファイルが出力されます。　　Renormalizeするには「SYZ行列のRenormalize操作」を参照ください。チェックした場合　　ZpvあるいはZpiが得られている、いないに関わらず、タッチストーンファイルを出力します。 (注) Zpvとは電圧から求めたポートの特性インピーダンスを指します。Zpvが求め　　　られるには、ポートで適切に積分路が設定されている必要があります。　　　Zpiは積分路が設定されていない場合に電流値からと特性インピーダンスを算出します。
基準インピーダンス	タッチストーンファイルを作成するにチェックを入れて、タッチストーンファイルを出力した場合、タッチストーンファイルには基準インピーダンスとして、この値が記入されます。なお、この値はSパラメータの計算にはまったく影響しません。
Sパラメータの出力形式	Mag/Ang、Re/Im、dB/Angの形式から選択します。ここでMagはMagnitude,AngはAngle、ReはReal、ImはImaginaryを意味します。
Sパラメータと同時にZパラメータも出力する	チェックを入れると、Sパラメータを出力可能な場合、同時にZパラメータのテキストファイル（プロジェクト名.Results\解析モデル名.z*p）を出力します。
