ReNormalize操作

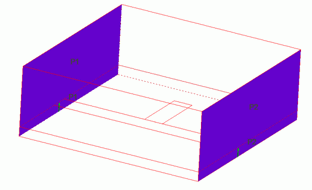

図1　解析モデル（例題オープンスタブ）

マイクロストリップ線路のオープンスタブを例にとって、ReNormalizeの操作を説明します。

元は例題８　オープンスタブですが、解析時間短縮の為、解析周波数ポイントを減らす

などの修正を行っていますので、御了承ください。さて、もとのモデルではポートの基準

インピーダンスを50Ωに指定していますが、説明の為、次の設定に変更します。

ポート1は、ポート構造から算出される特性インピーダンスを使うをチェックします。

ポート2は、例題の状態と同じまま、50Ωに指定します。

この設定で解析し、SYZ行列を起動します。

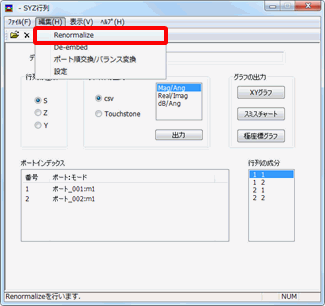

図2 SYZ行列

[編集] > [ReNormalize]コマンドを実行すると、図3のReNormalizeダイアログが現れ

ます。表示された、

“PORT1:m1 48.57+j 0.00” 　　がポート1に対応していて、

“PORT2:m1 50.00+j 0.00” 　　がポート2に対応しています。

ポート1の”48.57”、ポート2の”50”はともに基準インピーダンスになりますが、
ポート1の場合は、特性インピーダンスと一致しますし、
ポート2の場合は指定した値になっています。これは上で行った設定を反映したものです。

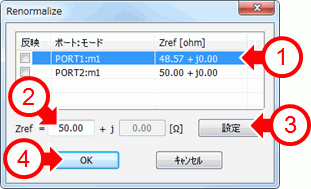

図3 ReNormalizeダイアログ

図3を使って、基準インピーダンスを特性インピーダンスから
所望の値に変更する時の操作方法を説明します。

図4 Renormalizeダイアログ

手順3の操作の後が図４になります。　
反映にチェックが入り、基準インピーダンスが、48.57Ωから50Ωに変わりました。
左端の反映チェックボックスにチェックが入っている場合はReNormalizeの値を反映し、
チェックが入っていない場合はReNormalizeの値を反映しません。

手順4で[OK]ボタンを押した後、Sパラメータグラフを見ると、
それはReNormalize後の値が表示されます。

図5 ReNormalizeダイアログ

次に、図5を使って、50 ΩにReNormalizeしたのを、もとに戻す方法を説明します。

手順2で[OK]ボタンを押した後、Sパラメータグラフを表示すると、
それはReNormalizeする前の状態に戻っています。

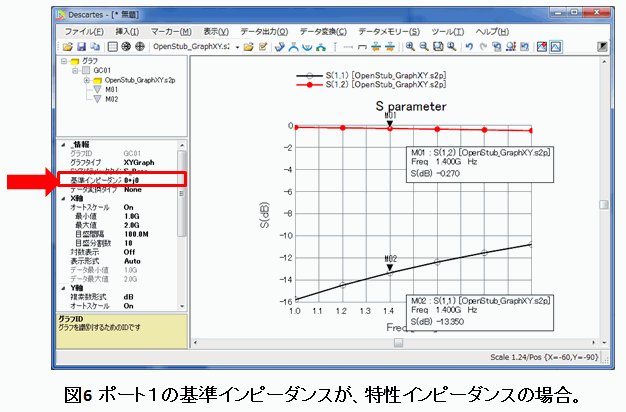

グラフにおいても違いを見つけることができます。基準インピーダンスがそろっていないので、グラフのプロパティ表示で、
基準インピーダンスが0Ωになっています。（図６の赤矢印）

全てのポートで、基準インピーダンスが50Ωにそろっていると、プロパティ表示で基準インピーダンス50Ωが表示されます。
