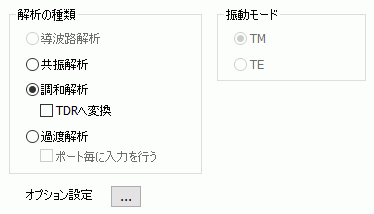

電磁波解析タブ

設定項目

解説

解析の種類

導波路解析 マイクロストリップラインや導波管など、電磁波が伝搬する導波路に対して、伝搬モードや伝搬定数を計算する。

伝搬周波数，伝搬定数や特性インピーダンスを求める解析

共振解析 特定の周波数で駆動すると共振し、大きく振動するが、その周波数と振動モードの解析

電気的な共振(共振器)の解析

調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。

正弦波で変化する電力、電圧(交流)、電流(交流)に対する周波数応答解析

• 『解析空間』 => [軸対称解析]の場合、自動的に[共振解析]に設定されます。


• 「TDRへ変換」を使用すると出力されるSパラメータデータが自動で時間領域の結果（TDR）
  へと変換されます。

過渡解析 時間的にフィールド分布が変化している解析。

時間依存する入力（電力、電圧、電流）に対する時刻応答解析

電磁波過渡解析は特別オプション機能です。

• 「ポート毎に入力を行う」にチェックが入っていない場合、全てのポートにおいて同時に
  入力が行われます。入力波形は各ポートの境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件で設定し、ポート毎に異なる入力
  波形を設定できます。


• 「ポート毎に入力を行う」にチェックが入っている場合、各ポートからそれぞれ独立に入力
  が行われます。全てのポートで同じ入力波形が使用され、入力波形は解析条件で設定
  します。結果ではSパラメータやTDR（帯域波以外を使用した場合）が出力されます。

振動モード

入力可能な条件は、以下の条件が共に満たされた場合になります。

・『解析の種類』 ⇒[共振解析]

・『解析空間』 ⇒[２次元解析]または[軸対称解析]

解析可能な振動モードは以下のようになります。

• 『解析空間』 => [３次元解析]の場合には、任意の『振動モード』が解析できますので、振動モードを指定する必要はありません。

解析オプション

解説

Hertzオプション設定

このボタンを押すと、電磁波解析オプションダイアログが現れます。
