音波解析
表示できる結果
表示手順は「結果表示」を参照してください。
フィールド
|
フィールド |
コンター図 |
ベクトル図 |
変位図 |
|
音圧 |
○ |
× |
× |
|
音圧レベル |
○ |
× |
× |
|
粒子速度 |
○ |
○ |
× |
|
音響インテンシティ（平均） |
○ |
○ |
× |
|
音響インテンシティ |
〇 |
〇 |
× |
|
A特性音圧レベル |
○ |
× |
× |
|
損失密度 |
○ |
× |
× |
|
チャート
|
特性値 |
周波数特性 |
指向性 |
|
音圧指向性 |
× |
○ |
|
音圧レベル指向性 |
× |
○ |
|
A特性音圧レベル指向性 |
× |
〇 |
|
テーブル（調和解析）
|
テーブル項目 |
解説 |
|
パワー[W] |
駆動（※）が一つの場合に出力します。
ただし、[速度]境界条件で、「入力波を指定する」がONには未対応です。
ただし、調和解析タブの「フィールド表示でポート毎に重み指定を可能にする」にチェックがないとき、複数の駆動でも出力する場合があります。
圧電音波連成解析：強連成OFFの場合も同様です。
圧電音波連成解析：強連成ONの場合は、出力しません。 |
|
放射インピーダンス[Ns/m] |
駆動（※）が一つの場合に出力します。
ただし、[速度]境界条件で、「入力波を指定する」がONには未対応です。
圧電音波連成解析：強連成OFFの場合も同様です。
圧電音波連成解析：強連成ONの場合は、出力しません。 |
|
境界での損失[W] |
解析条件、音波解析タブの、「損失を計算する」にチェックがあるときに出力します。剛体以外の境界条件で出力します。
圧電音波連成解析の場合。解析条件、圧電音波タブの、「損失を計算する」のチェックがあるときに出力します。音波解析の境界部分について出力します。 |
|
ボディでの損失[W] |
解析条件、音波解析タブの、「損失を計算する」にチェックがあるときに出力します。ボディ毎に出力します。
圧電音波連成解析の場合。解析条件、圧電音波タブの、「損失を計算する」のチェックがあるときに出力します。音波解析のボディについて出力します。 |
|
放射インピーダンス詳細[Ns/m] |
解析条件、音波解析タブの、「損失を計算する」にチェックがあるときに出力します。駆動（※）毎に出力します。
圧電音波連成解析：強連成OFFの場合は出力しません。
圧電音波連成解析：強連成ONの場合、音波の駆動があれば、計算します。 |
|
入力パワー[W] |
[速度]境界条件で、「入力波を指定する」がONの場合、そこからの入力パワーを出力します。
圧電音波連成解析：強連成OFFの場合は出力しません。 |
|
有限要素法情報 |
常に出力します |
|
フィールド重ね合わせの係数 |
解析条件、音波解析タブの、「ソルバ―実行時に指向性を計算する」にチェックがあって、
調和解析タブの「フィールド表示でポート毎に重み指定を可能にする」にチェックがあるときに出力します。 |
（※）駆動：速度、変位、加速度、圧力、音圧レベル、といった音源となる境界条件を指します。
|
|
テーブル（過渡解析）
|
テーブル項目 |
解説 |
|
パワー[W] |
駆動部分のパワーです。 |
|
平均音圧[Pa] |
駆動部分の平均音圧です。 |
|
平均粒子速度[m/s] |
駆動部分の法線方向の値になります。 |
|
有限要素法情報 |
常に出力します |
（※）駆動：速度、変位、加速度、圧力、音圧レベル、といった音源となる境界条件を指します。連成解析では圧電解析領域と音波解析領域の境界になります。
|
|
結果表示例 円形平面音源

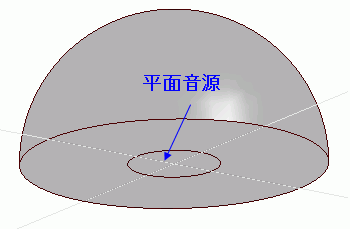

モデル図
|
|

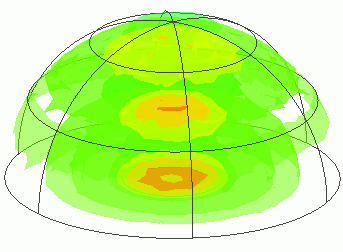

音圧コンター図
|
|
項目 |
条件 |
|
図の種類 |
等高面コンター図 |
|
フィールド |
音圧 |
|
成分 |
値 |
|
位相 |
0° |
|
スケール |
Linear |
グラデーションコンターでは表面しか
表示されないので等面コンターを使用
しています。 |
音圧断面コンター図
|
|
項目 |
条件 |
|
図の種類 |
グラデーションコンター図 |
|
フィールド |
音圧 |
|
成分 |
値 |
|
位相 |
0° |
|
スケール |
Linear |
|
指向性ポーラーグラフ
|
|
