変位図

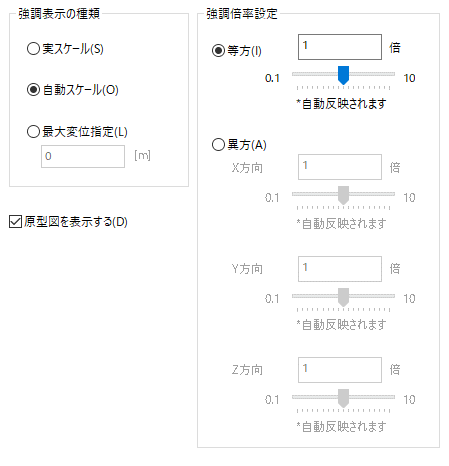

設定項目

解説

強調表示の種類

変位図を描く時の強調表示の設定方法を指定します。

• [実スケール]を選択すると、強調をせず、実際の変形量で表示します。

• [自動スケール]を選択すると、最大変位量が「モデル最大寸法/20」となるような倍率で自動的に表示します。

• [最大変位指定]を選択し、最大変位部分の変位量をモデル寸法で指定します。

強調倍率設定

選択された強調表示の種類の変位量に掛け合わせる倍率を示します。

• [等方]を選択すると、X、Y、Zの各方向の変位に入力した倍率をかけて表示します。

• [異方]を選択すると、X、Y、Zの各方向の変位にかける倍率を個別に入力できます。

• 例えば、Z方向の変位のみを見たい場合は、X、Y方向の倍率に0を入力します。

原型図を表示する

チェックを入れると変位図と原型図が共に表示されます。
