結果テーブル

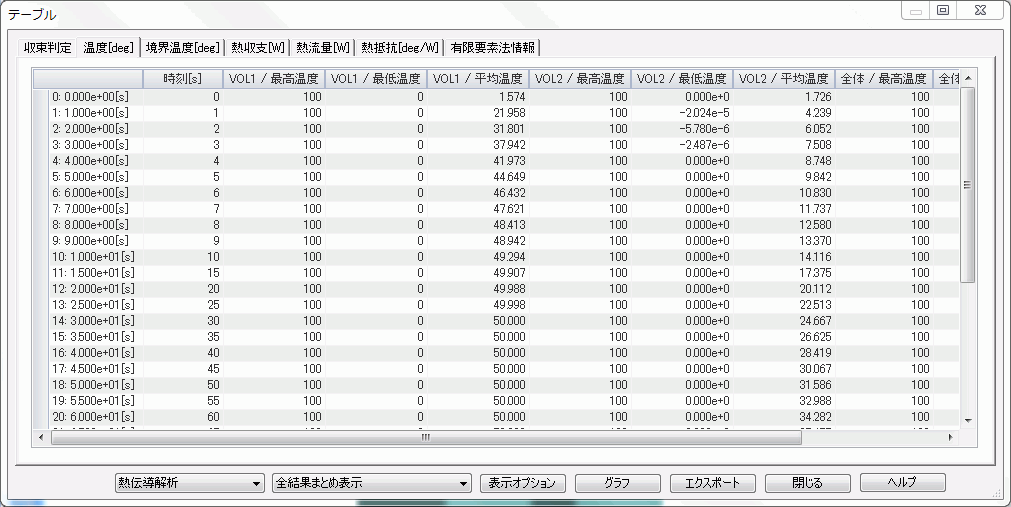

解析実行後に、外力/反力、インダクタンス、静電容量などの計算値をテーブル形式で表示することが可能です。

コピー&ペーストやCSV形式でのエクスポートが可能です。

表示するには[解析結果]タブの、

[テーブル] をクリックします。

項目	解説
解析タイプ選択	結果を表示する解析タイプを変更します。連成解析の結果やメッシュに関する結果を表示する場合に使用します。
モード選択	解析結果が複数存在する解析では、特定の結果を選んで表示したり、全結果をまとめ表示したりすることができます。
表示オプション	テーブルに表示される数値の表示形式を設定します。表示形式動、小数、指数から選択します。自動の場合は下記の処理を行います。・一連の数値の中で絶対値が最大の値の指数部が、-3～3の場合は小数表記に、それ以外の場合は指数表記になります。・小数点以下の桁数は3桁で固定し、右端が0のときは0を除去して表示します。小数点以下の桁数 0～20の範囲で指定可能です。表示形式が自動の場合は設定できません。過渡解析結果のX軸設定自動、時刻、ステップ、角度(機械角)、角度(電気角)から選択します。角度は磁場過渡解析の場合のみ使用できます。
グラフ	モード選択で全結果まとめ表示が選択されているときに使用できます。横軸は解析内容によって時刻、周波数、モード等が自動的に選択されます。
対称補正倍率	「対称面」の境界条件が設定がされた解析の場合に表示され入力できます。結果値に入力された値をかけて表示します。対称条件に応じて結果値を補正する場合に使用します。
エクスポート	全テーブルをCSV形式でエクスポートします。各テーブルで個別にエクスポートしたい場合は、テーブル上で右クリックし、エクスポートを選択して下さい。
