ひずみの種類

1.ひずみの種類

応力解析、圧電解析で使用されるひずみの種類について、以下に示します。

分類	解説
弾性ひずみ	弾性変形を表わすひずみ応力の算出や、ひずみエネルギー密度の算出に使用される応力算出例：等方性材料の垂直応力　応力＝ヤング率 x 弾性ひずみ異方性材料の応力算出方法は、テクニカルノートの異方性弾性定数行列を参照
初期ひずみ	Femtetでは、初期ひずみとして以下の三つを扱っている ①熱ひずみ ②Body 属性で設定するひずみ ③電歪
熱ひずみ	熱膨張、熱収縮によるひずみ熱荷重解析や、熱-応力連成解析時に発生する線膨張係数 x （到達温度 - 基準温度)で計算される
Body属性で設定する初期ひずみ	温度に依存しない初期ひずみを、Body属性初期ひずみタブで設定することができる Bodyの僅かなサイズ変化を手動で入力できる
電歪	電場により発生するひずみ電場-応力連成解析時に発生する電歪定数 x 電束密度^2で計算される
塑性ひずみ	弾塑性材料の塑性変形を表わすひずみ弾塑性材料を扱う静解析時に発生する詳細は、テクニカルノートの弾塑性材料の応力解析を参照（注）弾塑性解析は特別オプション機能です。
クリープひずみ	クリープ材料のクリープ変形を表わすひずみクリープ材料を扱う静解析時に発生する詳細は、テクニカルノートのクリープ材料の応力解析を参照（注）クリープ解析は特別オプション機能です。

各種ひずみには以下の関係が成立します。

ひずみ（トータルひずみ）＝弾性ひずみ＋初期ひずみ＋塑性ひずみ＋クリープひずみ

初期ひずみ＝熱ひずみ＋Body属性で設定する初期ひずみ＋電歪

2.解析結果のフィールド値

解析結果のフィールド値の出力について示します。以下の６つはテンソル値になります。

分類	フィールド値として適用される条件	解説
ひずみ（トータル）	Galileo/Rayleigh	すべてのひずみを足し合わせた値を表示 ※初期ひずみ、塑性ひずみ、クリープひずみが発生しない解析では弾性ひずみが表示される
弾性ひずみ	Galileo静解析/ Rayleigh静解析	弾性ひずみを表示
初期ひずみ（熱）	Galileo熱荷重解析/ Rayleigh熱荷重解析	初期ひずみのうち、①熱ひずみを表示
初期ひずみ（熱以外）	Galileo静解析/ Rayleigh静解析	初期ひずみのうち、②Body属性で設定するひずみ ③電歪を足し合わせたものを表示
塑性ひずみ	Galileo静解析において塑性材料を扱う場合	塑性ひずみを表示
クリープひずみ	Galileo静解析クリープ材料を扱う場合	クリープひずみを表示

以下の３つはポテンシャル値になります。相当塑性ひずみ、相当クリープひずみの説明は3.フィールド値の項で説明しています。

分類	フィールド値として適用される条件	解説
累積相当塑性ひずみ	Galileo静解析の複数ステップ解析で弾塑性材料が使われる場合	各ステップで算出した相当塑性ひずみの変化量を累積した値。ステップが進むとともに大きくなっていきます。
累積相当クリープひずみ	Galileo静解析の複数ステップ解析でクリープ材料が使われる場合	各ステップで算出した相当クリープひずみの変化量を累積した値。ステップが進むとともに大きくなっていきます。
累積相当非弾性ひずみ	Galileo静解析の複数ステップ解析で弾塑性材料とクリープ材料が使われる場合	累積相当塑性ひずみと累積相当クリープひずみを足し合わせた値。
相当非弾性ひずみ振幅振動の中心と最大値との差 ※応力解析疲労寿命評価で表示	Galileo静解析の複数ステップ解析で疲労寿命予測オプションを使用する場合	繰り返し負荷の１サイクルで増加する累積相当非弾性ひずみを2で割った値。低サイクル疲労の疲労寿命評価の指標として使用されます。

3. 垂直ひずみとせん断ひずみ

ひずみを表現する方法として、以下の２つの方法があります。

①垂直ひずみとせん断ひずみによる表示（工学ひずみ）

垂直ひずみ３成分εx、εy、εz、せん断ひずみ３成分γyz、γzx、γxyで表現されます。

xz面内の正方形の変形を例に示します。

イメージ図

ひずみの定義

垂直ひずみ

(+：引張ひずみ、－：圧縮ひずみ）

Z垂直ひずみ

せん断ひずみ

（＋、－：変形の方向を表す）

ZXせん断ひずみ

dx：x方向のずれ、dz：z方向の伸び、Lz：z方向の長さ

②ひずみテンソルによる表示

ひずみテンソル９成分εxx、εxy、εxz、εyx、εyy、εyz、εzx、εzy、εzzで表現されます。

①との関係は以下で表されます。せん断成分の2倍がせん断ひずみとなります。

内部の計算はひずみテンソルで行われますが、フィールド値の出力は垂直ひずみとせん断ひずみによる表示（工学ひずみ）で行われます。

4.フィールド値の成分

フィールド値で出力される成分について示します。

分類	表示可能な条件	解説
主ひずみ	すべて	ひずみテンソルは適当な方向を選ぶ事により、３つの垂直ひずみ(ε1、ε2、ε3)で表すことができます。この垂直ひずみを主ひずみと呼びます。＋が引張ひずみ、－が圧縮ひずみを表します。
XY面内主ひずみ	解析空間：3次元の場合	XY面内に発生するひずみテンソル成分εxx、εyy、εxyからなる二次元のひずみテンソルは適当な方向を選ぶ事により、２つの垂直ひずみ(ε1、ε2)で表すことができます。この二つの垂直ひずみをXY面内主ひずみと呼びます。＋が引張ひずみ、－が圧縮ひずみを表します。
X垂直ひずみ Y垂直ひずみ Z垂直ひずみ	すべて	X方向、Y方向、Z方向の垂直ひずみεx、εy、εzを表示します。＋が引張ひずみ、－が圧縮ひずみを表します。
最大主ひずみ中間主ひずみ最小主ひずみ	すべて	主ひずみの３つの垂直ひずみを、大きさの順に並び替えたとき、それぞれの垂直ひずみを最大主ひずみε1、中間主ひずみε2、最小主ひずみε3と呼びます。＋が引張ひずみ、－が圧縮ひずみを表します。
XY最大主ひずみ XY最小主ひずみ	解析空間：3次元の場合	XY面内に発生するひずみテンソル成分εxx、εyy、εxyから求めた二つのXY面内主ひずみのうち、大きい方を面内最大主ひずみ、小さい方を面内最小主ひずみと呼びます。＋が引張ひずみ、－が圧縮ひずみを表します。
XZ最大主ひずみ XZ最小主ひずみ	解析空間：2次元の場合	2次元の解析では、３つの主ひずみのうち1つは、奥行き方向（Y方向）になります。この奥行き方向の垂直ひずみを除いた２つのうち、大きい方を面内最大主ひずみ、小さい方を面内最小主ひずみと呼びます。＋が引張ひずみ、－が圧縮ひずみを表します。
体積ひずみ	すべて	ひずみのうち体積変化に寄与する垂直成分のみを足し合わせたものです。＋の場合、膨張、－の場合収縮していると言えます。 εxx、εyy、εzz：ひずみテンソル垂直成分 ε1：最大主ひずみ、ε2：中間主ひずみ、ε3：最小主ひずみ

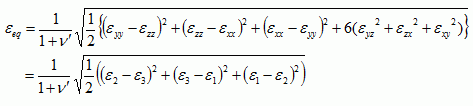

相当ひずみ	すべて	相当ひずみは、以下の式で計算されます。 εxx、εyy、εzz、εyz、εzx、εxy：ひずみテンソル成分 ε1：最大主ひずみ、ε2：中間主ひずみ、ε3：最小主ひずみ ν'：有効ポアソン比相当塑性ひずみ、相当クリープひずみは、塑性変形やクリープ変形の度合いを示す指標と考えることができます。弾性相当ひずみは、塑性変形やクリープひずみが起こるかどうかの指標となるミーゼスの相当応力と比例関係にあり、弾性相当ひずみにヤング率をかけた値がミーゼスの相当応力になります。式中のν'は、相当弾性ひずみは、弾性定数タブで設定したポアソン比、相当塑性ひずみ、相当クリープひずみは0.5となります。また、トータルひずみの場合、厳密ではありませんが、ν'として、弾性定数タブで設定したポアソン比を使用して出力します。
YZせん断応力 ZXせん断応力 XYせん断応力	すべて	YZ面内、ZX面内、XY面内に発生する工学せん断ひずみγyz、γzx、γxy表示します。変形の向きにより符号が変わります。
YZせん断応力[絶対値] ZXせん断応力[絶対値] XYせん断応力[絶対値]	すべて	YZ面内、ZX面内、XY面内に発生する工学せん断ひずみγyz、γzx、γxyの絶対値を表示します。変形の向きによらず正の値となります。
最大せん断ひずみ	フィールドがひずみ（トータル）、弾性ひずみ、塑性ひずみ、クリープひずみの場合	最大せん断ひずみは以下の式で表されます。 ε1：最大主ひずみ、ε2：中間主ひずみ、ε3：最小主ひずみ

分類	フィールド値として適用される条件	解説
累積相当塑性ひずみ	Galileo静解析の複数ステップ解析で弾塑性材料が使われる場合	各ステップで算出した相当塑性ひずみの変化量を累積した値。ステップが進むとともに大きくなっていきます。
累積相当クリープひずみ	Galileo静解析の複数ステップ解析でクリープ材料が使われる場合	各ステップで算出した相当クリープひずみの変化量を累積した値。ステップが進むとともに大きくなっていきます。
累積相当非弾性ひずみ	Galileo静解析の複数ステップ解析で弾塑性材料とクリープ材料が使われる場合	累積相当塑性ひずみと累積相当クリープひずみを足し合わせた値。
相当非弾性ひずみ振幅振動の中心と最大値との差 ※応力解析疲労寿命評価で表示	Galileo静解析の複数ステップ解析で疲労寿命予測オプションを使用する場合	繰り返し負荷の１サイクルで増加する累積相当非弾性ひずみを2で割った値。低サイクル疲労の疲労寿命評価の指標として使用されます。
