圧電定数タブ

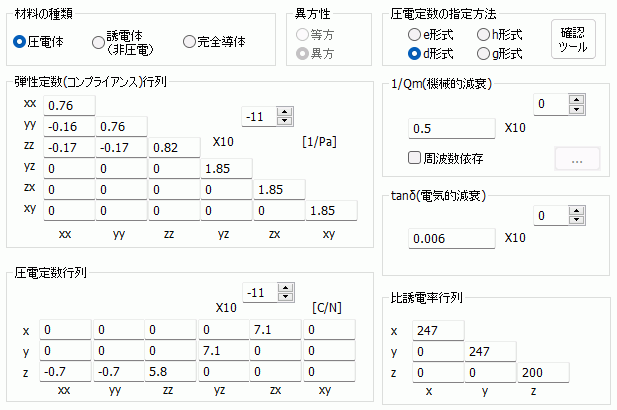

材料の圧電定数を設定するタブです。
[材料定数の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。
|
設定項目 |
解説 |
|
材料の種類 |
圧電体/誘電体(非圧電)/完全導体 のいずれかを選択して下さい。
圧電体：圧電性を考慮した誘電体 誘電体（非圧電）圧電性の無い誘電体 完全導体：圧電解析において、導体という分類を用意していません。完全導体を選択してください。
|
|
等方/異方 のいずれかを選択して下さい。 |
|
|
圧電定数の指定方法 |
材料の種類で圧電体を選択している場合に表示されます。 圧電方程式の形式をe、g、h、d、の中から指定します。（圧電方程式についての説明はこちらをご覧ください。） 指定した形式に対応する、圧電定数、弾性定数、比誘電率を入力します。 例えばe形式を選択した場合、圧電定数だけでなく、弾性定数、誘電率もe形式で入力する必要があります。
確認ツール 入力と異なる圧電方程式に対応した材料定数へ、変換し確認できるツールです。
|
|
弾性定数行列の指定方法 |
材料の種類で圧電体以外を選択すると、次の図のように表示されます。 異方性の設定で、異方、を選択した場合に有効です。 等方、を選択した場合は、操作できなくなり、入力は無視されます。
弾性定数をスティフネス[Pa]で入力するか、コンプライアンス[1/Pa]で入力するかを選択します。
|
|
弾性定数 |
異方性の設定で、異方、を選択した場合、弾性定数行列を入力します。 異方性の設定で、等方、を選択した場合、ヤング率とポアソン比を入力します。
指定方法によって入力フォームがスティフネスもしくはコンプライアンス形式に変化します。
仮数部に入力できる値はすべて0以上の実数ですが、 対角成分（ i , i ）は０を入力できません。ただし i=xx,yy,zz,xy,yz,zx。
|
|
圧電定数行列 |
指定方法で選択した形式に応じて入力フォームが変化します。
|
|
1/Qm |
機械的品質係数（Mechanical Quality Factor）Qmの逆数を入力してください。
減衰を表す定数には、いくつか種類があります。 それぞれの場合について、入力方法を示します。
①損失係数η（損失正接tanδ）：η、tanδの値をそのまま入力してください。 ②減衰比ζ：ζに2をかけた値を入力してください。 ③レイリー減衰係数α、β：α/ωi + βωi の計算値を入力してください。（ωiは共振周波数）
各種減衰係数の換算に関する詳細は、「応力解析における減衰」を参照してください。

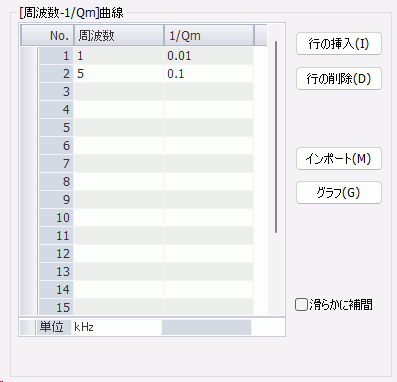

周波数依存：圧電調和解析で周波数スイープが逐次もしくは並列逐次の時に利用できます。 チェックをいれて、 ここに、周波数と、それに対応した1/Qmの値を入力します。 |
|
tanδ |
仮数部に入力できる値は0以上の実数です。参考：複素誘電率。
|
|
比誘電率行列 |
e形式、d形式を選択した時に入力します。 仮数部に入力できる値はすべて0以上の実数ですが、 対角成分（ i , i ）は０を入力できません。ただし i=x、ｙ、ｚ。
|
|
逆比誘電率行列 |
比誘電率行列の逆行列。ｇ形式、ｈ形式を選択した時に入力します。 |
をクリックすると、![[周波数-1/Qm]曲線テーブル](Frequency-QmInv.gif){kind=link}
